Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
TDLAS103
परिचय

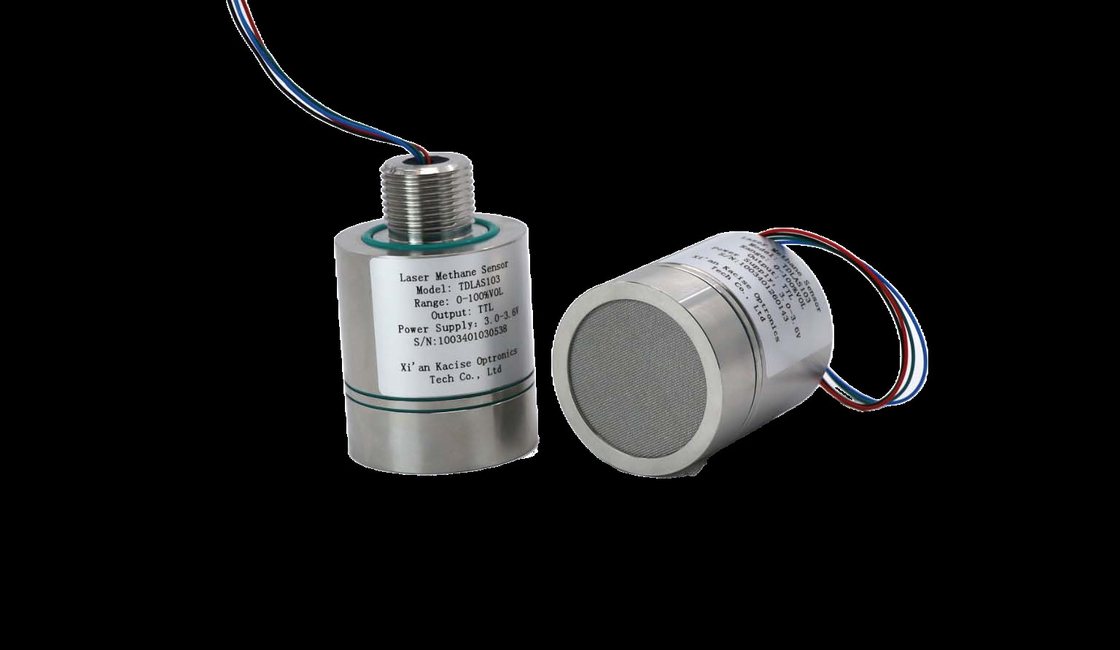

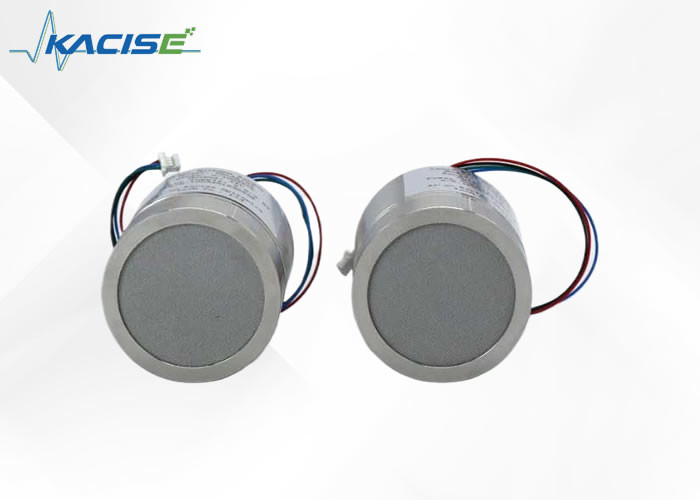

यह टीडी-एलएएस तकनीक पर काम करने वाला मीथेन लेजर सेंसर 3.3V पर, अपने विशिष्ट अवशोषण स्पेक्ट्रम का उपयोग करके 1653.7nm लेजर के माध्यम से मीथेन गैस का पता लगाता है।जल वाष्प और अन्य गैसों से हस्तक्षेप के प्रति प्रतिरक्षा, यह प्रत्यक्ष अवशोषण और तरंग दैर्ध्य मॉड्यूलेशन तकनीकों को जोड़ती है। "एन" प्रकार का ऑप्टिकल पथ संरचना अवशोषण पथ का विस्तार करती है, सटीकता और संवेदनशीलता में सुधार करती है।यह व्यापक पर्यावरण अनुकूलन के लिए कम तापमान घटकों और एक तापमान सुधार एल्गोरिथ्म का उपयोग करता हैएक मानक संचार प्रोटोकॉल और स्थापना इंटरफ़ेस के साथ, यह कोयला खानों, रेस्तरां और औद्योगिक सुविधाओं के लिए मीथेन का पता लगाने की प्रणालियों में एक प्रमुख घटक के रूप में कार्य करता है।
विशेषता
•उच्च पता लगाने की सटीकता
प्रत्यक्ष और तरंग दैर्ध्य मॉड्यूलेशन तकनीक, जो कि फोल्ड ऑप्टिकल पथ डिजाइन के साथ संयुक्त है, माप त्रुटि ≤±6% वास्तविक मूल्य @25°C
•पर्यावरण के अनुकूल होने की अच्छी क्षमता
व्यापक तापमान मुआवजा सुधार एल्गोरिथ्म, -40 ~ + 70 °C आवेदन को पूरा कर सकते हैं
•प्रबल विरोधी हस्तक्षेप
मीथेन "फिंगरप्रिंट स्पेक्ट्रम" लेजर अवशोषण पता लगाने की तकनीक, विषाक्तता विरोधी, जल वाष्प विरोधी और अन्य गैस हस्तक्षेप;
•मजबूत संरचनात्मक सुरक्षा
स्टेनलेस स्टील सामग्री डिजाइन, विस्फोट-सबूत स्तर Exia IIC T6 Ga को पूरा करता है
•कम लागत
लंबी सेवा जीवन, कम बिजली की खपत, मॉड्यूलर डिजाइन, एकीकृत करने में आसान
आयाम
| पैरामीटर | टीइक्नीकलमैंसंकेतक |
| माप गैस | मीथेन |
| माप का सिद्धांत | टीडी-एलएएस |
| पता लगाने का मोड | विसारक |
| माप सीमा | 0-20% VOL (अनुकूलन योग्य) |
| माप त्रुटि @25°C | <+0.06%VOL,0-1%VOL < + 6%सच्चा मूल्य, 1-20% VOL |
| निचली पहचान सीमा | 0.2% VOL |
| न्यूनतम संकल्प | 0.01% VOL |
| प्रतिक्रिया समय | T90<15s |
| ऑपरेटिंग वोल्टेज | 3.0वीडीसी ~3.6वीडीसी |
| औसत परिचालन करंट | <30mA |
| पीक करंट | <210mA |
| आउटपुट मोड | मानक टीटीएल सीरियल पोर्ट |
| परिचालन तापमान | -40°C से +70°C |
| परिचालन आर्द्रता | 0 ~ 99% आरएच (संक्षेपण) |
| धमाका प्रतिरोधी चिह्न | Ex ia IICT6 Ga |
| आंतरिक सुरक्षा पैरामीटर | यूआई:3.3V II:50mA पाय:0.250W Ci:20uF ली:3.14uH |
| सुरक्षा का स्तर | IP66 |
| उत्पाद का वजन | 255 ग्राम |
| उत्पाद आयाम | φ41.7mmx63.6mm |
a) सेंसर लगातार मापा मीथेन सांद्रता, मापा तापमान, मापा दबाव, लेजर सिग्नल ताकत,मानक टीटीएल सीरियल पोर्ट के माध्यम से लेजर ऑपरेटिंग तापमान और दोष कोड
b) इसमें एक स्व-परीक्षण कार्य है, जो यह पता लगा सकता है कि लेजर, फोटोइलेक्ट्रिक डिटेक्टर और वोल्टेज स्थिरीकरण सेंसर सामान्य हैं या नहीं, जो दोष बिंदु को समाप्त करने में मदद करता है।
संचार इंटरफेस और परिभाषा
इंटरफेस का रूपः SH1.0mm/4P
केबल की लंबाईः 200 मिमी
| संख्या | सीगंध | मैंइंटरफेसdसमापन |
| 1 | लाल | वीसी |
| 2 | काला | जीएनडी |
| 3 | नीला | आरएक्स |
| 4 | हरी | TX |
सावधानियां
a) सेंसर का कामकाजी वोल्टेज 3.3V है, और सीरियल इंटरफेस स्तर 3.3V है;
b) सेंसर में सटीक ऑप्टिकल घटक होते हैं, कृपया हिंसक टक्कर से बचें;
(ग) कार्य वातावरण की स्थितिः -40°C से +70°C
d) सापेक्ष आर्द्रता 0-99% आरएच (गैर-संक्षेपण) ।
नोटः सेंसर का कार्य वोल्टेज 3.3V है। सेंसर को क्षति से बचने के लिए सेंसर को 3.6VDC से अधिक बिजली आपूर्ति वोल्टेज को कनेक्ट करना निषिद्ध है।
सहायता और सेवाएं:
गैस डिटेक्टर सेंसर उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः
समस्या निवारण और समस्या समाधान के लिए विशेषज्ञ तकनीकी सहायता
मरम्मत और रखरखाव सेवाएं
सटीक रीडिंग सुनिश्चित करने के लिए कैलिब्रेशन और परीक्षण सेवाएं
उत्पाद दस्तावेज और मैनुअल
उत्पाद चयन और अनुकूलन में सहायता
हमारा लक्ष्य यह सुनिश्चित करना है कि हमारे ग्राहकों को उच्चतम स्तर का समर्थन और सेवा प्राप्त हो ताकि उनके गैस डिटेक्टर सेंसर कुशलतापूर्वक और प्रभावी ढंग से काम कर सकें।
पैकिंग और शिपिंगः
उत्पाद पैकेजिंगः
गैस डिटेक्टर सेंसर इकाई
उपयोगकर्ता पुस्तिका
माउंटिंग हार्डवेयर
कैलिब्रेशन प्रमाणपत्र
शिपिंग की जानकारी:
अपेक्षित वितरण समयः 5-8 कार्यदिवस
