Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
TDLAS103

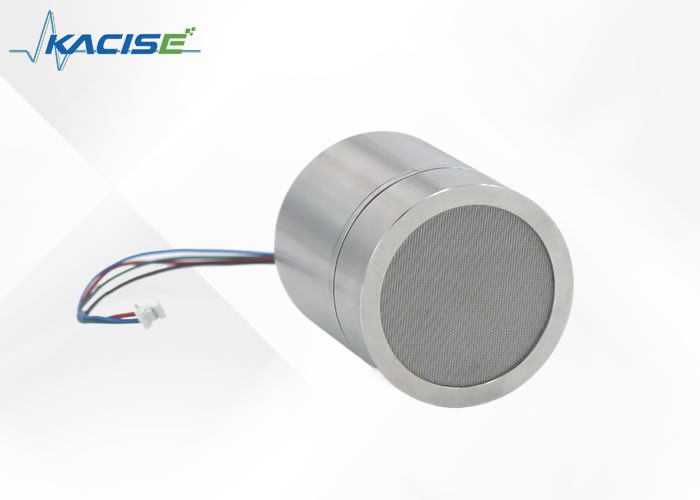

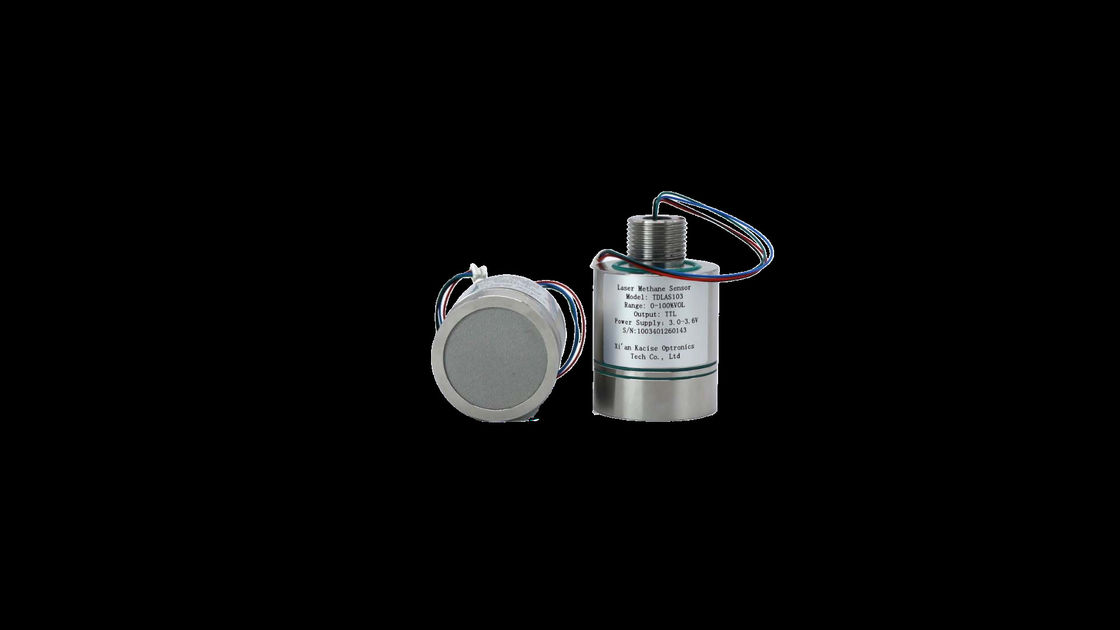

3.3V मीथेन लेजर सेंसर को ट्यून करने योग्य डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी (टीडी-एलएएस) का उपयोग करके डिज़ाइन किया गया है, जो अपने विशिष्ट "फिंगरप्रिंट स्पेक्ट्रम" अवशोषण के माध्यम से मीथेन का पता लगाने के लिए 1653.7 एनएम लेजर का उपयोग करता है। यह जलवाष्प या अन्य गैसों के हस्तक्षेप के प्रति प्रतिरोधी है। प्रत्यक्ष अवशोषण और तरंग दैर्ध्य मॉड्यूलेशन प्रौद्योगिकी के संयोजन से, और "एन" प्रकार की ऑप्टिकल पथ संरचना को नियोजित करके, यह उच्च संवेदनशीलता और परिशुद्धता सुनिश्चित करते हुए एक लंबा अवशोषण पथ प्राप्त करता है। सेंसर में एक कम तापमान वाला लेजर, एक फोटोडिटेक्टर और एक तापमान मुआवजा एल्गोरिदम भी शामिल है, जो इसे विभिन्न वातावरणों के अनुकूल बनाता है। इसका मानकीकृत इंटरफ़ेस और संचार प्रोटोकॉल अनुकूलता बढ़ाते हैं। मीथेन डिटेक्टरों का यह मुख्य घटक गैस रिसाव का पता लगाने और अलार्म के लिए भूमिगत स्थानों, खानपान, औद्योगिक रासायनिक क्षेत्रों और कोयला खदानों में अनुप्रयोगों के लिए आदर्श है।
| पैरामीटर | तकनीकी संकेतक |
| गैस मापना | मीथेन |
| मापने का सिद्धांत | टीडी-एलएएस |
| डिटेक्शन मोड | फैलानेवाला |
| मापने की सीमा | 0-20% वॉल्यूम (अनुकूलन योग्य) |
| माप त्रुटि @25℃ | <+0.06%VOL,0-1%VOL <+6% सही मान, 1-20% वॉल्यूम |
| कम पता लगाने की सीमा | 0.2% वॉल्यूम |
| न्यूनतम संकल्प | 0.01% वॉल्यूम |
| प्रतिक्रिया समय | टी90<15s |
| ऑपरेटिंग वोल्टेज | 3.0VDC ~3.6VDC |
| औसत परिचालन धारा | <30एमए |
| चरम धारा | <210mA |
| आउटपुट मोड | मानक टीटीएल सीरियल पोर्ट |
| परिचालन तापमान | -40℃~ +70℃ |
| परिचालन आर्द्रता | 0 ~ 99% आरएच (संक्षेपण) |
| विस्फोट रोधी संकेत | Ex ia IICT6 Ga |
| आंतरिक सुरक्षा पैरामीटर | Ui:3.3V II:50mA Pi:0.250W Ci:20uF ली:3.14uH |
| सुरक्षा की डिग्री | आईपी66 |
| उत्पाद का वजन | 255 ग्राम |
| उत्पाद आयाम | φ41.7मिमीx63.6मिमी |
इंटरफ़ेस फॉर्म: SH1.0mm/4P
केबल की लंबाई: 200 मिमी
| संख्या | रंग | इंटरफ़ेस परिभाषा |
| 1 | लाल | वी.सी.सी |
| 2 | काला | जी.एन.डी |
| 3 | नीला | आरएक्स |
| 4 | हरा | टेक्सास |
(1) संचार इंटरफ़ेस कॉन्फ़िगरेशन
यूएआरटी सीरियल पोर्ट: बॉड दर: 115200, डेटा बिट्स: 8 बिट्स,
स्टॉप बिट: 1 बिट, समता बिट: कोई जाँच नहीं
(2) संचार प्रोटोकॉल का विवरण
| बाइट क्रम संख्या | फ़ंक्शन कोड | बाइट संख्या | इकाई | उदाहरण |
| 0 | फ्रेम का मुखिया | 1 | - | ए |
| 1-7 | एकाग्रता | 7 | %VOL | +000.00 |
| 8 | रिक्त स्थान | 1 | - | <एसपी> |
| 9-13 | परिवेश का तापमान | 5 | ℃ | +23.7 |
| 14 | रिक्त स्थान | 1 | - | <एसपी> |
| 15-21 | परिवेशी वायुदाब | 7 | एचपीए | 1006.22 |
| 22 | रिक्त स्थान | 1 | - | <एसपी> |
| 23-27 | प्रकाश की तीव्रता | 5 | - | +16.1 |
| 28 | रिक्त स्थान | 1 | - | <एसपी> |
| 29-35 | लाभ गुणांक | 7 | - | बी+6.0 |
| 36 | रिक्त स्थान | 1 | - | <एसपी> |
| 37-38 | फाल्ट कोड | 2 | - | 00 |
| 39 | रिक्त स्थान | 1 | - | <एसपी> |
| 40-41 | Xor चेक कोड | 2 | - | 3डी |
| 42 | गाड़ी वापसी चरित्र | 1 | <सीआर>: | <सीआर>: |
| 43 | लाइन ब्रेक चरित्र | 1 | <एलएफ> | <एलएफ> |
सेंसर चालू होने के बाद, यह प्रीप्रोसेसिंग की अवधि (6-10 सेकंड) से गुजरता है और फिर समय-समय पर (1 हर्ट्ज) एक निश्चित लंबाई वाली स्ट्रिंग का आउटपुट देना शुरू कर देता है। स्ट्रिंग प्रारूप ऊपर चित्र में दिखाया गया है।
आउटपुट स्ट्रिंग पार्सिंग (नमूना):
ए 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 बी 00 13
ए: फ़्रेम हेड;
+000.00: मीथेन सांद्रता मान, दो दशमलव स्थान आरक्षित, इकाई %वॉल्यूम;
+24.0: पर्यावरण तापमान, इकाई ℃;
1006.22: पर्यावरण दबाव, इकाई एचपीए;
16.1: लेज़र प्रकाश की तीव्रता और प्रभावी सीमा 3.6 21.6;
006.0: आवर्धन कारक, सामान्य सीमा 1.0-126.0;
00: दोष कोड
01: असामान्य ऑप्टिकल सिग्नल; 02; परिवेश का तापमान या असामान्य दबाव; ऑप्टिकल सिग्नल बहुत मजबूत है; 04 लेजर तापमान विसंगति;
05: प्रकाश संकेत बहुत कमजोर है;
13: एक्सओआर चेक कोड
| फाल्ट कोड | अर्थ | फाल्ट कोड | अर्थ |
| 0 | सेंसर ठीक से काम कर रहा है | 3 | लेजर सिग्नल मजबूत है |
| 1 | फोटोडिटेक्टर सिग्नल असामान्य है | 4 | लेजर तापमान विसंगति |
| 2 | तापमान और दबाव सेंसर असामान्य | 5 | लेज़र सिग्नल बहुत कमज़ोर है |
हमारी गैस डिटेक्टर सेंसर सेवाओं में समस्या और मरम्मत के साथ-साथ सटीक संचालन सुनिश्चित करने के लिए रखरखाव, अंशांकन और परीक्षण में विशेषज्ञ सहायता शामिल है। हम उत्पाद मैनुअल और दस्तावेज़ीकरण प्रदान करते हैं, और उत्पादों को चुनने और अनुकूलित करने पर मार्गदर्शन प्रदान करते हैं। हमारा लक्ष्य यह सुनिश्चित करने के लिए सर्वोच्च सेवा प्रदान करना है कि आपके गैस डिटेक्टर प्रभावी और विश्वसनीय रूप से संचालित हों।
उत्पाद पैकेजिंग:
गैस डिटेक्टर सेंसर इकाई
उपयोगकर्ता पुस्तिका
माउंटिंग हार्डवेयर
अंशांकन प्रमाणपत्र
शिपिंग सूचना:
अपेक्षित डिलीवरी समय: 5-8 कार्यदिवस
