Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
TDLAS103

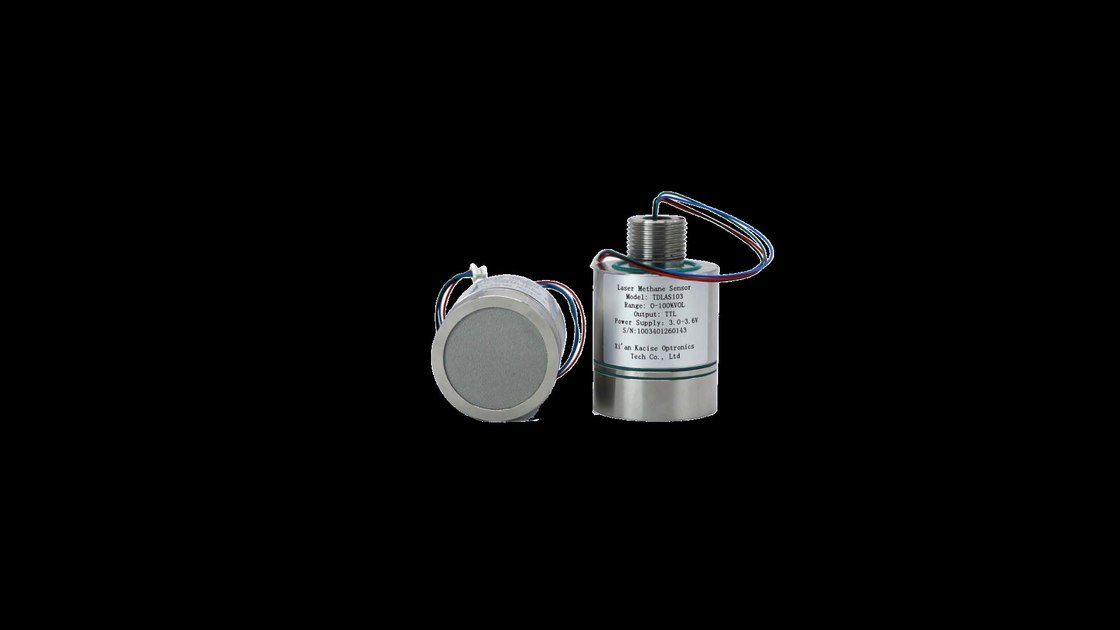

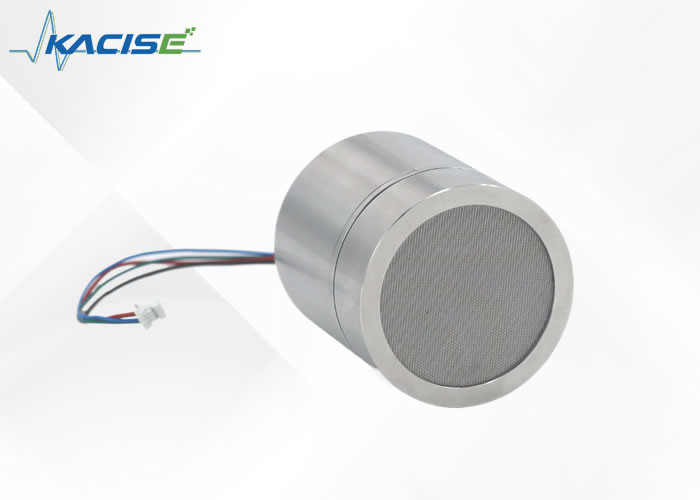

परिचय
3.3V मीथेन लेजर सेंसर को ट्यून करने योग्य डायोड लेजर अवशोषण स्पेक्ट्रोस्कोपी (टीडी-एलएएस) का उपयोग करके डिज़ाइन किया गया है, जो अपने विशिष्ट "फिंगरप्रिंट स्पेक्ट्रम" अवशोषण के माध्यम से मीथेन का पता लगाने के लिए 1653.7nm लेजर का उपयोग करता है।यह जल वाष्प या अन्य गैसों से हस्तक्षेप के लिए प्रतिरोधी हैप्रत्यक्ष अवशोषण और तरंग दैर्ध्य मॉड्यूलेशन तकनीक को जोड़कर और "एन" प्रकार के ऑप्टिकल पथ संरचना को नियोजित करके, यह उच्च संवेदनशीलता और सटीकता सुनिश्चित करते हुए एक लंबे अवशोषण पथ को प्राप्त करता है।सेंसर में एक निम्न तापमान लेजर भी है, एक फोटोडटेक्टर, और एक तापमान मुआवजा एल्गोरिथ्म, इसे विभिन्न वातावरणों के लिए अनुकूलन योग्य बनाता है। इसका मानकीकृत इंटरफ़ेस और संचार प्रोटोकॉल संगतता को बढ़ाते हैं।मीथेन डिटेक्टरों का यह मुख्य घटक भूमिगत स्थानों में अनुप्रयोगों के लिए आदर्श हैगैस रिसाव का पता लगाने और अलार्म लगाने के लिए खानपान, औद्योगिक रसायन क्षेत्र और कोयला खदानें।
विशेषता
•उच्च पता लगाने की सटीकता
प्रत्यक्ष और तरंग दैर्ध्य मॉड्यूलेशन तकनीक, जो कि फोल्ड ऑप्टिकल पथ डिजाइन के साथ संयुक्त है, माप त्रुटि ≤±6% वास्तविक मूल्य @25°C
•पर्यावरण के अनुकूल होने की अच्छी क्षमता
व्यापक तापमान मुआवजा सुधार एल्गोरिथ्म, -40 ~ + 70 °C आवेदन को पूरा कर सकते हैं
•प्रबल विरोधी हस्तक्षेप
मीथेन "फिंगरप्रिंट स्पेक्ट्रम" लेजर अवशोषण पता लगाने की तकनीक, विषाक्तता विरोधी, जल वाष्प विरोधी और अन्य गैस हस्तक्षेप;
•मजबूत संरचनात्मक सुरक्षा
स्टेनलेस स्टील सामग्री डिजाइन, विस्फोट-सबूत स्तर Exia IIC T6 Ga को पूरा करता है
•कम लागत
लंबी सेवा जीवन, कम बिजली की खपत, मॉड्यूलर डिजाइन, एकीकृत करने में आसान
आयाम
| पैरामीटर | टीइक्नीकलमैंसंकेतक |
| माप गैस | मीथेन |
| माप का सिद्धांत | टीडी-एलएएस |
| पता लगाने का मोड | विसारक |
| माप सीमा | 0-20% VOL (अनुकूलन योग्य) |
| माप त्रुटि @25°C | <+0.06%VOL,0-1%VOL < + 6%सच्चा मूल्य, 1-20% VOL |
| निचली पहचान सीमा | 0.2% VOL |
| न्यूनतम संकल्प | 0.01% VOL |
| प्रतिक्रिया समय | T90<15s |
| ऑपरेटिंग वोल्टेज | 3.0वीडीसी ~3.6वीडीसी |
| औसत परिचालन करंट | <30mA |
| पीक करंट | <210mA |
| आउटपुट मोड | मानक टीटीएल सीरियल पोर्ट |
| परिचालन तापमान | -40°C से +70°C |
| परिचालन आर्द्रता | 0 ~ 99% आरएच (संक्षेपण) |
| धमाका प्रतिरोधी चिह्न | Ex ia IICT6 Ga |
| आंतरिक सुरक्षा पैरामीटर | यूआई:3.3V II:50mA पाय:0.250W Ci:20uF ली:3.14uH |
| सुरक्षा का स्तर | IP66 |
| उत्पाद का वजन | 255 ग्राम |
| उत्पाद आयाम | φ41.7mmx63.6mm |
इंटरफेस का रूपः SH1.0mm/4P
केबल की लंबाईः 200 मिमी
| संख्या | सीगंध | मैंइंटरफेसdसमापन |
| 1 | लाल | वीसी |
| 2 | काला | जीएनडी |
| 3 | नीला | आरएक्स |
| 4 | हरी | TX |
संचार प्रोटोकॉल
(1) संचार इंटरफ़ेस विन्यास
यूएआरटी सीरियल पोर्ट: बाउड दरः 115200, डेटा बिट्सः 8 बिट्स,
स्टॉप बिटः 1 बिट, समता बिटः कोई चेक नहीं
(2) संचार प्रोटोकॉल का वर्णन
| बाइट अनुक्रम संख्या | फ़ंक्शन कोड | बाइट संख्या | इकाई | उदाहरण |
| 0 | फ्रेम का सिर | 1 | - | ए |
| 1-7 | एकाग्रता | 7 | %VOL | +000.00 |
| 8 | रिक्त स्थान | 1 | - | |
| 9-13 | परिवेश का तापमान | 5 | °C | +23।7 |
| 14 | रिक्त स्थान | 1 | - | |
| 15-21 | परिवेश वायु दबाव | 7 | hPa | 1006.22 |
| 22 | रिक्त स्थान | 1 | - | |
| २३-२७ | प्रकाश की तीव्रता | 5 | - | +161 |
| 28 | रिक्त स्थान | 1 | - | |
| 29-35 | लाभ गुणांक | 7 | - | बी+60 |
| 36 | रिक्त स्थान | 1 | - | |
| ३७-३८ | दोष कोड | 2 | - | 00 |
| 39 | रिक्त स्थान | 1 | - | |
| 40-41 | Xor चेक कोड | 2 | - | 3D |
| 42 | परिवहन वापसी चरित्र | 1 | ||
| 43 | रेखा विराम वर्ण | 1 |
सेंसर चालू होने के बाद, यह प्रीप्रोसेसिंग (6-10s) की अवधि से गुजरता है और फिर आवधिक रूप से (1Hz) एक निश्चित लंबाई की स्ट्रिंग आउटपुट करना शुरू कर देता है। स्ट्रिंग प्रारूप ऊपर चित्र में दिखाया गया है।
आउटपुट स्ट्रिंग पार्सिंग (नमूना):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: फ्रेम सिर;
+000.00: मीथेन सांद्रता मूल्य, दो दशमलव स्थान आरक्षित, इकाई %vol;
+ 24.0: पर्यावरण तापमान, इकाई °C;
1006.22: परिवेश का दबाव, इकाई hPa;
16.1: लेजर प्रकाश की तीव्रता और प्रभावी सीमा 3.6 21.6;
006.0: आवर्धन कारक, सामान्य सीमा 1.0-126.0;
00: दोष कोड
01: असामान्य ऑप्टिकल सिग्नल; 02; परिवेश तापमान या असामान्य दबाव; ऑप्टिकल सिग्नल बहुत मजबूत है; 04 लेजर तापमान असामान्यता;
05: प्रकाश संकेत बहुत कमजोर है;
13: xor चेक कोड
दोष कोड
| दोष कोड | अर्थ | दोष कोड | अर्थ |
| 0 | सेंसर ठीक से काम कर रहा है | 3 | लेजर संकेत मजबूत है |
| 1 | फोटो डिटेक्टर संकेत असामान्य है | 4 | लेजर तापमान असामान्यता |
| 2 | तापमान और दबाव सेंसर असामान्य | 5 | लेजर संकेत बहुत कमजोर है |
