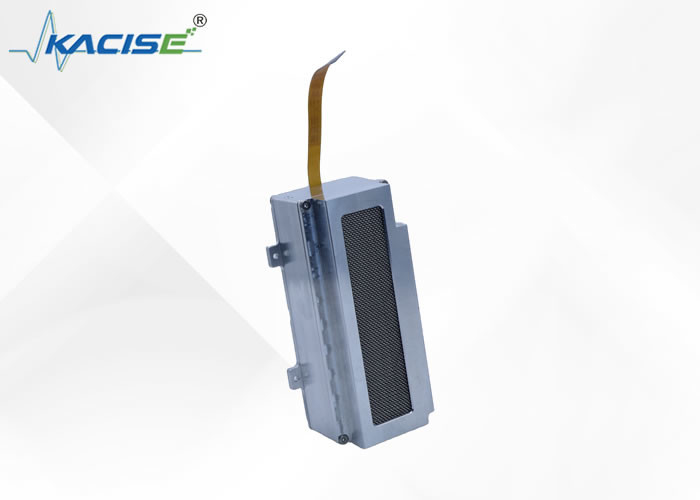

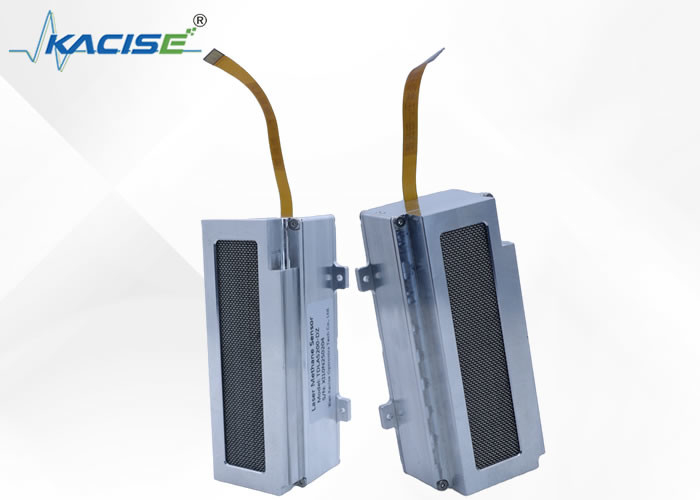

TDLAS200 लेजर मीथेन डिटेक्शन मॉड्यूल

1परिचय

केएसीआईएसई टीडीएलएएस200 लेजर मीथेन डिटेक्शन मॉड्यूल मीथेन की निरंतर निगरानी के लिए एक कॉम्पैक्ट और कुशल समाधान है। यह टीडीएलएएस तकनीक पर आधारित है जो उच्च संवेदनशीलता और चयनशीलता प्रदान करता है।0 ~ 5000 पीपीएम की पहचान सीमा और 0 प्रतिक्रिया समय के साथमॉड्यूल को मौजूदा प्रणालियों में आसान एकीकरण के लिए डिज़ाइन किया गया है, जिसमें एक डिजिटल इंटरफ़ेस और 115×59×38 मिमी का एक छोटा पदचिह्न है।केएसीआईएसई विविध वातावरणों में विश्वसनीय प्रदर्शन सुनिश्चित करता है, इस मॉड्यूल को औद्योगिक और पर्यावरण अनुप्रयोगों के लिए आदर्श बनाता है।

2विशेषताएं

1. उच्च संवेदनशीलता, केवल लक्ष्य गैस पर प्रतिक्रिया करता है
2. निर्मित संदर्भ सेल, स्वचालित रूप से कैलिब्रेट किया जा सकता है
3. एकीकृत करने के लिए आसान, डिजिटल इंटरफ़ेस सीधे स्थिति और एकाग्रता आउटपुट

3. माप सिद्धांत

"मीथेन के अणुओं एक विशिष्ट तरंग दैर्ध्य के प्रकाश को अवशोषित" --आणविक अवशोषण स्पेक्ट्रम
"पारदर्शी माध्यम (मीथेन गैस द्रव्यमान) द्वारा अवशोषित प्रकाश की मात्रा गैस द्रव्यमान की मोटाई और एकाग्रता के आनुपातिक है" --बीयर-लैम्बर्ट का नियम
उपरोक्त भौतिक सिद्धांतों के अनुसार, एक विशिष्ट तरंग दैर्ध्य के प्रकाश किरण का उपयोग लीक होने वाली मीथेन गैस द्रव्यमान में प्रवेश करने के लिए किया जा सकता है। किरण के कमजोर होने की डिग्री के अनुसार,गैस द्रव्यमान में मीथेन की एकाग्रता को मापा जा सकता है, और यह केवल मीथेन (अद्वितीय चयनात्मकता) के लिए प्रतिक्रिया करता है।
एकाधिक प्रतिबिंबों वाली डिटेक्शन सेल का उपयोग करना और लेजर को मापी जा रही गैस के माध्यम से बार-बार गुजरने देना डिटेक्शन संवेदनशीलता को कई गुना बढ़ा सकता है।

4.तकनीकी पैरामीटर

*1 कृपया सुनिश्चित करें कि मॉड्यूल का पावर इनपुट वोल्टेज 5V से कम नहीं है

*2 पंप के चयन की सिफारिश <500 मिलीलीटर/मिनट

5पता लगाने के मॉड्यूल के आयाम

डिटेक्शन मॉड्यूल होस्ट के आयाम: 115×59×38 मिमी (केबल्स और गैस कनेक्टर्स को छोड़कर)
