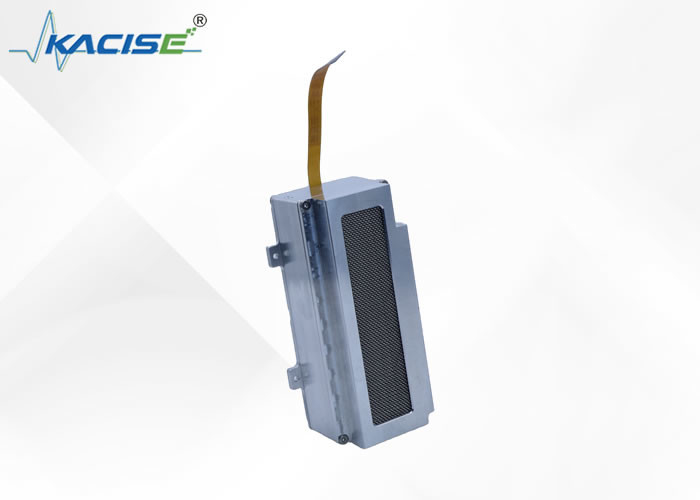

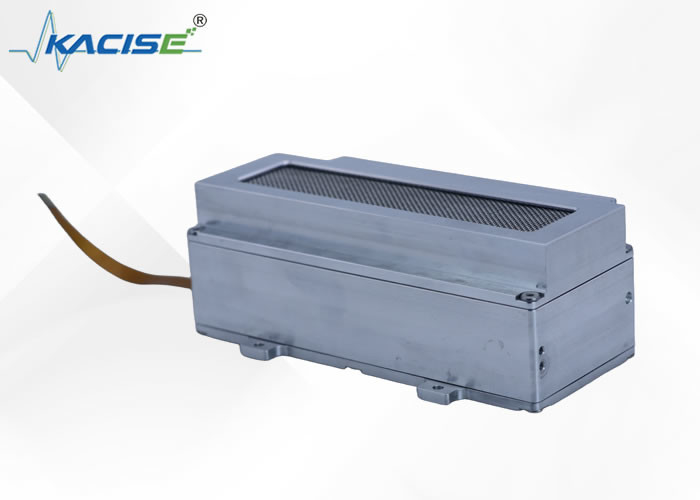

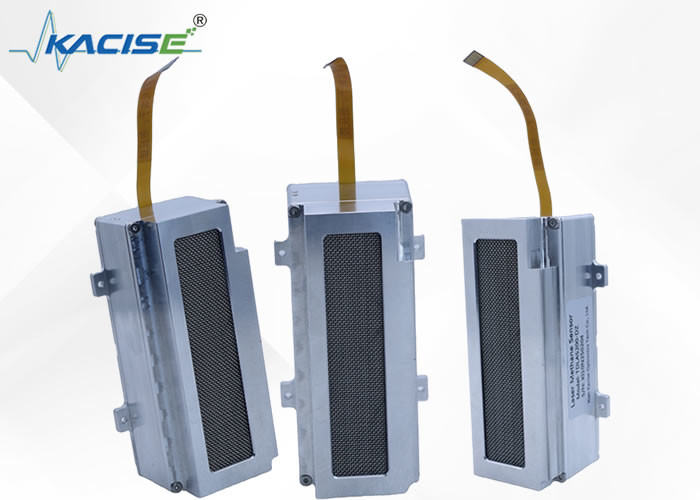

डिजिटल इंटरफेस के साथ TDLAS200 मीथेन सेंसर

1परिचय

डिजिटल इंटरफेस के साथ केएसीआईएसई टीडीएलएएस200 मीथेन सेंसर को आधुनिक निगरानी प्रणालियों में आसानी से एकीकृत करने के लिए डिज़ाइन किया गया है।यह 0~5000ppm और 0 के प्रतिक्रिया समय के साथ सटीक मीथेन का पता लगाने प्रदान करता है.1 सेकंड. डिजिटल इंटरफेस निर्बाध डेटा ट्रांसमिशन की अनुमति देता है, जबकि अंतर्निहित संदर्भ सेल स्वचालित कैलिब्रेशन सुनिश्चित करती है। -20 ~ 50 °C के ऑपरेटिंग तापमान रेंज के साथ,यह विभिन्न वातावरणों के लिए उपयुक्त हैकेएसीआईएसई उन्नत टीडीएलएएस तकनीक को उपयोगकर्ता के अनुकूल सुविधाओं के साथ जोड़ती है, जिससे यह सेंसर औद्योगिक और पर्यावरण अनुप्रयोगों के लिए आदर्श है।

2विशेषताएं

1. उच्च संवेदनशीलता, केवल लक्ष्य गैस पर प्रतिक्रिया करता है
2. निर्मित संदर्भ सेल, स्वचालित रूप से कैलिब्रेट किया जा सकता है
3. एकीकृत करने के लिए आसान, डिजिटल इंटरफ़ेस सीधे स्थिति और एकाग्रता आउटपुट

3. माप सिद्धांत

"मीथेन के अणुओं एक विशिष्ट तरंग दैर्ध्य के प्रकाश को अवशोषित" --आणविक अवशोषण स्पेक्ट्रम
"पारदर्शी माध्यम (मीथेन गैस द्रव्यमान) द्वारा अवशोषित प्रकाश की मात्रा गैस द्रव्यमान की मोटाई और एकाग्रता के आनुपातिक है" --बीयर-लैम्बर्ट का नियम
उपरोक्त भौतिक सिद्धांतों के अनुसार, एक विशिष्ट तरंग दैर्ध्य के प्रकाश किरण का उपयोग लीक होने वाली मीथेन गैस द्रव्यमान में प्रवेश करने के लिए किया जा सकता है। किरण के कमजोर होने की डिग्री के अनुसार,गैस द्रव्यमान में मीथेन की एकाग्रता को मापा जा सकता है, और यह केवल मीथेन (अद्वितीय चयनात्मकता) के लिए प्रतिक्रिया करता है।
एकाधिक प्रतिबिंबों वाली डिटेक्शन सेल का उपयोग करना और लेजर को मापी जा रही गैस के माध्यम से बार-बार गुजरने देना डिटेक्शन संवेदनशीलता को कई गुना बढ़ा सकता है।

4.तकनीकी पैरामीटर

*1 कृपया सुनिश्चित करें कि मॉड्यूल का पावर इनपुट वोल्टेज 5V से कम नहीं है

*2 पंप के चयन की सिफारिश <500 मिलीलीटर/मिनट

5पता लगाने के मॉड्यूल के आयाम

डिटेक्शन मॉड्यूल होस्ट के आयाम: 115×59×38 मिमी (केबल्स और गैस कनेक्टर्स को छोड़कर)
