उत्पत्ति के प्लेस:
चीनी
ब्रांड नाम:
KACISE
प्रमाणन:
CE
मॉडल संख्या:
केडीआई श्रृंखला
दस्तावेज़:
वीडियो
वीडियो

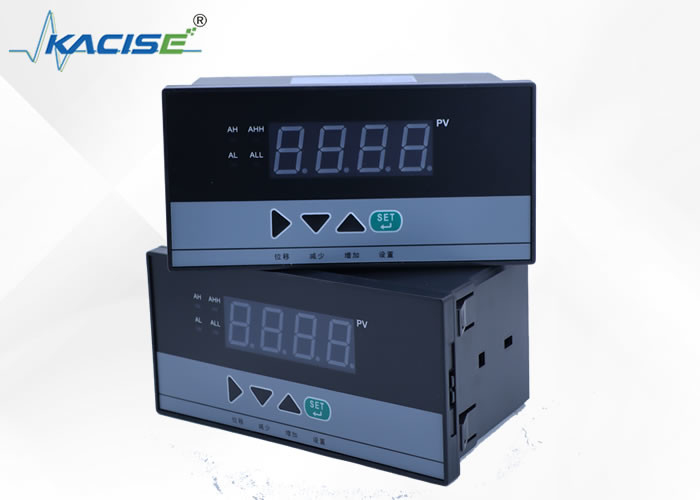

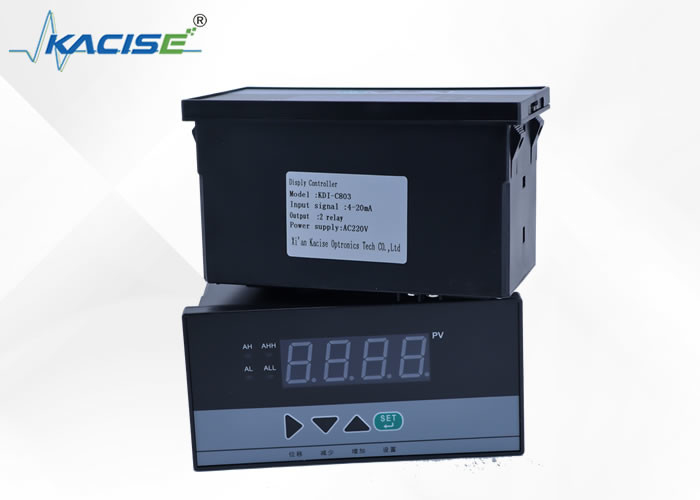

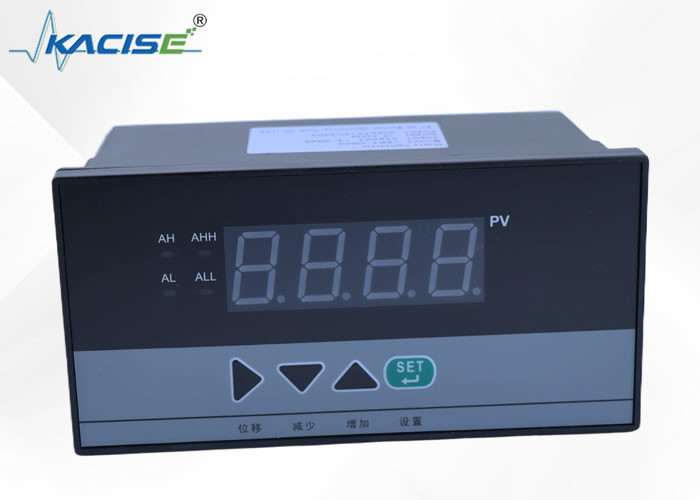

केडीआई श्रृंखला स्पष्ट और सहज ज्ञान युक्त 40 लाइन प्रकाश स्तंभ प्रदर्शन नियंत्रक
परिचय
केएसीआईएसई की केडीआई सीरीज का स्पष्ट और सहज ज्ञान युक्त 40 लाइन लाइट कॉलम डिस्प्ले कंट्रोलर अपने 40 लाइन लाइट कॉलम के लिए प्रसिद्ध है।यह मापा गया मानों का स्पष्ट और समझने में आसान दृश्य प्रतिनिधित्व प्रदान करता है।डिजिटल माप डिस्प्ले के साथ, यह डेटा का एक व्यापक दृश्य प्रदान करता है। चाहे शोर औद्योगिक कार्यशाला या एक व्यस्त नियंत्रण कक्ष में, स्पष्ट प्रकाश स्तंभ डिस्प्ले,केएसीआईएसई के उपयोगकर्ता के अनुकूल डिजाइन के तहत, यह सुनिश्चित करता है कि उपयोगकर्ता आसानी से माप की निगरानी कर सकें।
विशेषताएं
· कंप्यूटर डिजिटल ऑटो ट्यूनिंग की नई अवधारणा
· स्पष्ट और स्पष्ट माप प्रदर्शन
·· बहु मशीन नेटवर्क संचार का समर्थन, संचार प्रोटोकॉल स्वतंत्र रूप से सेट किया जा सकता है
· अद्वितीय पूर्ण खुला उपयोगकर्ता परिभाषित इंटरफ़ेस
· सेट पैरामीटर बंद स्थायी प्रतिधारण और पैरामीटर पासवर्ड लॉक
· पूरी तरह से डिजिटल कोल्ड जंक्शन मुआवजा
· बहुआयामी बाहरी संरचना का आकार
· एसी और डीसी स्विचिंग पावर सप्लाई मोड
पैरामीटर
मानक सूचकांक तापमान सेंसर के साथ मिलान:
| इनपुट सिग्नल |
अनुक्रमण नहीं. |
संकल्प | सेंसर | रेंज |
| बी | 1 |
प्लैटिनम30-प्लेटिनम6रोडियम
|
400 ≈ 1800°C | |
| एस | 1 | प्लैटिनम10-प्लेटिनम | 0°1600°C | |
| क | 1 | निकेल क्रोमियम-निकेल सिलिकॉन | 0°1300°C | |
| ई | 1 |
निकेल क्रोमियम-कंसटान
|
0°1000°C | |
| J | 1 |
आयरन-कॉन्स्टेंटन
|
0 ̊1200°C | |
| टी | 0.1 |
कॉपर-कॉन्स्टेंटन
|
-199.9 ≈3200°C | |
| वेर | 1 |
टंगस्टन3-टंगस्टन25
|
0°2300°C | |
| Pt100 | 1 | प्लैटिनम ताप प्रतिरोध R0= 100Ω | -१९९६५०°C | |
| Pt100 | 0.1 | प्लैटिनम ताप प्रतिरोध R0= 100Ω | -199.9°C से 320°C | |
| Cu50 | 0.1 | तांबे का थर्मल प्रतिरोध R0= 50Ω | -५०.०१५०.०°C |
मानक सिग्नल ट्रांसमीटर के साथः
| इनपुट सिग्नल |
मानक संकेत रेंज |
इनपुट प्रतिरोध | मेल खाने वाला ट्रांसमीटर | माप सीमा |
|
विभिन्न एमवी संकेत 0°10mA 4×20 एमए 0 ¢5V 1 ¢5V 30 ̊350Ω |
≥10MΩ ≤ 250Ω ≤ 250Ω ≥ 250KΩ ≥ 250KΩ |
हॉल ट्रांसमीटर DDZ-II प्रकार के साधन के साथ संगत DDZ-III प्रकार के साधन के साथ संगत DDZ-II प्रकार के साधन के साथ संगत DDZ-III प्रकार के साधन के साथ संगत दूरस्थ दबाव प्रतिरोधों के साथ संगत |
उपयोगकर्ता की आवश्यकताओं के अनुसार सेट किया जाता है।
सीमाः -19999999 |
एमऐनटीइक्नीकलपीआरामीटर
| इनपुट सिग्नल | एनालॉग |
प्रतिरोधः मानक थर्मल प्रतिरोध (दूरस्थ दबाव प्रतिरोध जैसे Pt100, Cu50)
गैल्वानिक युग्म: मानक थर्मोकपल्स (बी, एस, के, ई, जे, टी, डब्ल्यूआरई, आदि)
वर्तमानः 0~10mA, 4~20mA, 0~20mA, आदि (इनपुट प्रतिबाधा ≤250Ω) |
| माप सीमा | -1999~9999 | |
| सटीकता | 0.2% FS ± 1 या 0.5% FS ± 1 | |
| संकल्प | 1, 0.1, 0.01 या 0.001 | |
| तापमान मुआवजा | 0~50 | |
| प्रदर्शन विधि |
-19999~9999 मापा गया मान प्रदर्शित करें -19999~9999 सेट मूल्य प्रदर्शन 0~100% मापा मूल्य प्रकाश स्तंभ प्रदर्शन एलईडी कार्यरत स्थिति प्रदर्शन |
|
| प्रकाश स्तंभ सटीकता | प्रकाश स्तंभ प्रदर्शन सटीकता 1% है | |
| नियंत्रण विधि | प्रतिक्रिया के साथ स्थिति चालू / बंद | |
| आउटपुट सिग्नल |
एनालॉग आउटपुट
|
डीसी 0-5V (लोड क्षमता ≤250Ω) DC 1~5V (लोड क्षमता ≤250Ω) डीसी 0~10mA (लोड क्षमता ≤750Ω) डीसी 4 ~ 20mA (लोड क्षमता ≤ 500Ω) |
|
स्विच करें आउटपुट
|
रिले कंट्रोल आउटपुट - रिले ऑन/ऑफ बैकलैश के साथ संपर्क क्षमताः AC220V/3A; DC24V/6A (प्रतिरोध भार)
नियंत्रित सिलिकॉन आउटपुट-एससीआर (नियंत्रित शून्य क्रॉसिंग पल्स), नियंत्रित सिलिकॉन ट्रिगर कर सकते हैंः 400V/100A
ठोस अवस्था रिले आउटपुट - SSR (ठोस अवस्था रिले नियंत्रण संकेत) आउटपुट, 6 ~ 24 / 30mA (वोल्टेज समायोजित नहीं किया जा सकता) |
|
|
संचार आउटपुट
|
इंटरफेस मोड - मानक सीरियल दो तरफ़ा संचार इंटरफेसः RS-485, RS-232C, RS-422, आदि। | |
| फ़ीड आउटपुट | DC24V, भार क्षमता ≤30mA | |
| नियंत्रण विधि |
वैकल्पिक 1 ~ 4 सीमा नियंत्रण, एलईडी संकेत। नियंत्रण मोड रिले ON/OFF के साथ बैकलैश है (उपयोगकर्ता इसे स्वतंत्र रूप से सेट कर सकते हैं)
|
|
| नियंत्रण सटीकता | ± 1 | |
| अलार्म मोड | आप 1 ~ 4 सीमा अलार्म, एलईडी संकेत का चयन कर सकते हैं। नियंत्रण मोड रिले ON/OFF है (उपयोगकर्ता इसे स्वतंत्र रूप से सेट कर सकते हैं) | |
| अलार्म की सटीकता | ± 1 | |
| तापमान मुआवजा | 0 ̊5 ̊C डिजिटल तापमान स्वतः मुआवजा | |
| पैरामीटर सेटिंग |
• पैनल स्पर्श प्रकार प्रेस कुंजी डिजिटल सेटिंग • पावर बंद होने पर पैरामीटर सेटिंग मूल्य स्थायी रूप से रखा जाता है • पैरामीटर सेटिंग मान पासवर्ड लॉक |
|
| सुरक्षा विधि |
• इनपुट लूप डिस्कनेक्शन अलार्म (जब थर्मोकॉपल या प्रतिरोध इनपुट), रिले आउटपुट, एलईडी संकेत • इनपुट ओवर/अंडर रेंज अलार्म • वोल्टेज के तहत बिजली स्वचालित रीसेट •असामान्य रूप से स्वचालित रीसेट (पालक कुत्ता) |
|
| ऑनलाइन संचार | संचार प्रोटोकॉल एक दो तार प्रणाली है, एक तीन तार प्रणाली या एक चार तार प्रणाली (जैसे RS485, RS232C, RS422, आदि) भी विशेष रूप से उपयोगकर्ता द्वारा अनुरोध किया जा सकता है।300 से 9 6 0 0 बीपीएस की बाउड दर को उपकरण के आंतरिक मापदंडों द्वारा स्वतंत्र रूप से सेट किया जा सकता हैइंटरफेस और मुख्य इकाई को फोटो-इलेक्ट्रिक द्वारा अलग किया जाता है, और संचार दूरी 1.2 किमी तक पहुंच सकती है।पूरे नियंत्रण लूप केवल एक की जरूरत है दो (तीन, चार) कोर केबल, जो मेजबान कंप्यूटर के साथ संचार का एहसास कर सकते हैं। ऊपरी कंप्यूटर उपयोगकर्ता द्वारा निर्धारित डिवाइस नंबर कॉल कर सकते हैं, और किसी भी समय प्रत्येक उपकरण के दृश्य कॉल कर सकते हैं। डेटा,और साधन के आंतरिक मापदंडों को सेट करने के लिए इस्तेमाल किया जा सकता हैयह डेटा कलेक्टर और औद्योगिक नियंत्रण सॉफ्टवेयर से लैस है, यह कई उपकरणों और एक या एक से अधिक माइक्रो कंप्यूटरों के बीच ऑनलाइन संचार का एहसास कर सकता है। | |
| उपयोग वातावरण |
• परिवेश का तापमान 0°5°C • सापेक्ष आर्द्रता ≤ 85 R H • शक्तिशाली संक्षारक गैसों से बचें |
|
| विद्युत आपूर्ति |
सामान्य प्रकारः • एक सी 220 वी + 10 - 15 % (50 हर्ट्ज ± 2 हर्ट्ज रैखिक बिजली स्रोत) विशेष प्रकारः • एक C 90 ~ 260 V- स्विच शक्ति • डी सी 24 वी ± 2 वी- - बंद बिजली की आपूर्ति |
|
| बिजली की खपत |
• ≤5 W (A C 220 V रैखिक बिजली की आपूर्ति) • ≤4 W (A C 90 V ~ 265 V स्विच पावर सप्लाई) • ≤4 W (D C 4 V बिजली की आपूर्ति) |
|
| वजन | 420g (AC220V रैखिक बिजली की आपूर्ति) | |
