Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
मॉडल संख्या:
KLSA
वीडियो
वीडियो
1निर्देश

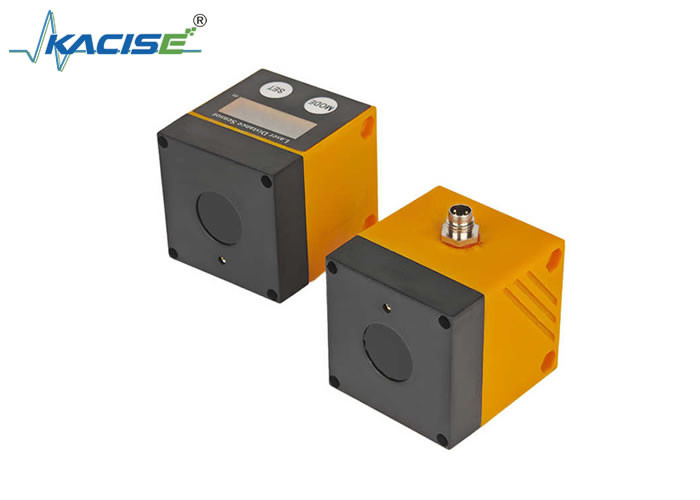

केएसीआईएसई आउटडोर हाई-परफॉर्मेंस केएलएसए लेजर डिस्टेंस सेंसर से मिलें। लेजर डिस्टेंस सेंसर एक सटीक उपकरण है जो गैर-संपर्क दूरी माप प्राप्त करने के लिए लेजर तकनीक का उपयोग करता है।यह दूरी निर्धारित करता है, लेजर उत्सर्जन और परावर्तित संकेत का विश्लेषण करके लक्ष्य वस्तु की स्थिति या विस्थापन। इसके मुख्य फायदे उच्च सटीकता, लंबी दूरी,तेजी से प्रतिक्रिया और हस्तक्षेप विरोधी क्षमताइसका व्यापक रूप से औद्योगिक स्वचालन, बुद्धिमान उपकरण, सर्वेक्षण और रिमोट सेंसिंग, उपभोक्ता इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में उपयोग किया जाता है।
2विशेषताएं
3तकनीकी विनिर्देश
| प्रदर्शन मापदंड | |||||
| माप सीमा | अधिकतम माप दूरीः 22 मीटर | ||||
| तेज प्रकाश के तहत @100KLux वातावरणः 12 मीटर | |||||
| 10% परावर्तनशीलता के साथ काले लक्ष्य के नीचेः 20 मीटर | |||||
| माप की आवृत्ति | 100 हर्ट्ज (आवृत्ति समायोज्य) | ||||
| पुनरावृत्ति सटीकता | ±8.0 मिमी @50~2000 मिमी | ||||
| ±20.0 मिमी @2000~6000 मिमी | |||||
| ±30.0mm @6000~2000mm | |||||
| पूर्ण सटीकता | ±20.0mm@200~2000mm; 20~200mm अंधा क्षेत्र के निकट, बड़ी त्रुटि | ||||
| ±30.0 मिमी @2000~6000 मिमी | |||||
| <1% @6000~2000 मिमी | |||||
| बहु-लक्ष्य का पता लगाना | दोहरी चोटी | ||||
| तापमान मुआवजा | हाँ | ||||
| परावर्तकता सुधार | हाँ, विभिन्न रंग लक्ष्यों का विचलन 5 मिमी से कम है | ||||
| अंधा क्षेत्र | 0.03 मीटर | ||||
| प्रकाश स्रोत | |||||
| कामकाजी लेजर | 905nm, वर्ग 1 | ||||
| दृश्य क्षेत्र FOV | <2° | ||||
| स्पॉट का आकार |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| सूचक लेजर | 650-660nm, वर्ग 2, (आईईसी 60825-1:2014, EN 60825-1:2014) | ||||
| कार्य वातावरण | |||||
| कार्य तापमान | -20~50°C | ||||
| भंडारण तापमान | -40 से 85°C | ||||
| संलग्नक सुरक्षा स्तर | IP65 | ||||
| विद्युत मापदंड | |||||
| कामकाजी वोल्टेज | डीसी+9~35V | ||||
| कार्य करंट | 107mA@12V लेजर काम करने का संकेत देता है | ||||
| 103mA@12V लेजर बंद होने का संकेत देता है | |||||
| रिवर्स सुरक्षा | हाँ | ||||
| अलगाव | हाँ | ||||
| लेजर जीवन | 50000 घंटे से अधिक | ||||
| आउटपुट इंटरफ़ेस | |||||
| आउटपुट इंटरफ़ेस | दो तरफ़ा पीएनपी | दो तरफ़ा एनपीएन | RS485-मोडबस |
यूएआरटी
|
रिले |
| सामान्य रूप से खुला/बंद | सामान्य रूप से खुला/बंद | 4~20mA | |||
| स्विच आउटपुट अधिकतम वर्तमान भार | 100 एमए | ||||
| एनालॉग आउटपुट अधिकतम भार | 250Ω | ||||
| प्रदर्शन बटन | |||||
| निक्सी ट्यूब अंक | 4-बिट | ||||
| बटन फ़ंक्शन | स्विच मूल्य समायोजन; लेजर स्विच संकेत; एनालॉग रेंज समायोजन | ||||
| यांत्रिक मापदंड | |||||
| वजन | 73g+3g (गोंद भरने की त्रुटि) | ||||
| आवरण | एबीएस | ||||

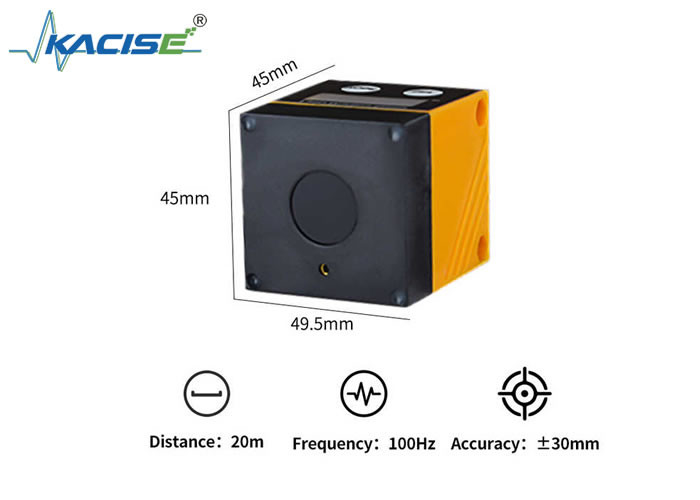

| आयाम | 45*45*49.5 मिमी | ||||
| सहायक उपकरण | |||||
| बोल्ट | M4*55mm 2 | ||||
| ब्रैकेट | वैकल्पिक | ||||
| विद्युत कनेक्शन | 1*M8, 1 मीटर लंबी केबल | ||||

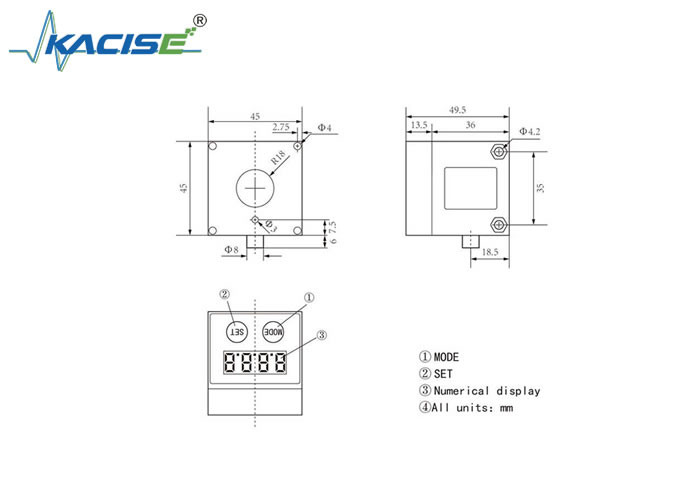

4आयाम
5स्थापना
स्थापना की शर्तें
उपकरण को इस प्रकार स्थापित करें कि मापा जाने वाली वस्तु 0 की माप सीमा के भीतर हो।03...22 मीटर।
सेंसर की निश्चित सटीकता सीमा 22 मीटर है। > 22 मीटर की सीमा के भीतर वस्तुओं को मापें नहीं।
ग्राहक को सेंसर के प्रत्यक्ष ऑप्टिकल पथ में प्रतिबिंबित वस्तुओं से भी 22 मीटर के दायरे के भीतर बचना चाहिए। अन्यथा, मापा गया मूल्य गलत हो सकता है।
सहायक उपकरण स्थापित करें
6केबल परिभाषा
| नहीं। | रेखा रंग | KLSA-P/N | केएलएसए- डीए | केएलएसए-टी |
| 1 | ब्राउन | वीसीसी, डीसी9-35वी | वीसीसी, डीसी9~35 वी | वीसीसी, डीसी3.3वी |
| 2 | काला | जीएनडी | जीएनडी, एनालॉग ग्राउंड | पावर ग्राउंड |
| 3 | नीला | OUT1 | RS485 A | आरएक्स |
| 4 | सफेद | OUT2 | RS485 B | TX |
| 5 | ग्रे | कोई नहीं | एनालॉग आउटपुट |
7आदेश मॉडल तालिका
| रेंज | इंटरफेस | मॉडल |
| 1 मीटर | पीएनपी | KLSA-01P |
| 2 मीटर | पीएनपी | KLSA-02P |
| 3 मीटर | पीएनपी | KLSA-03P |
| 4 मीटर | पीएनपी | KLSA-04P |
| 5 मीटर | पीएनपी | KLSA-05P |
| एनपीएन | KLSA-05N | |
| RS485/4-20mA | KLSA-05DA | |
| रिले | KLSA-05R | |
| 10 मीटर | पीएनपी | KLSA-10P |
| एनपीएन | KLSA-10N | |
| RS485/4-20mA | KLSA-10DA | |
| रिले | KLSA-10R | |
| 20 मीटर | पीएनपी | KLSA-20P |
| एनपीएन | KLSA-20N | |
| RS485/4-20mA | KLSA-20DA | |
| रिले | KLSA-20R | |
| UART TTL | KLSA-20T |
