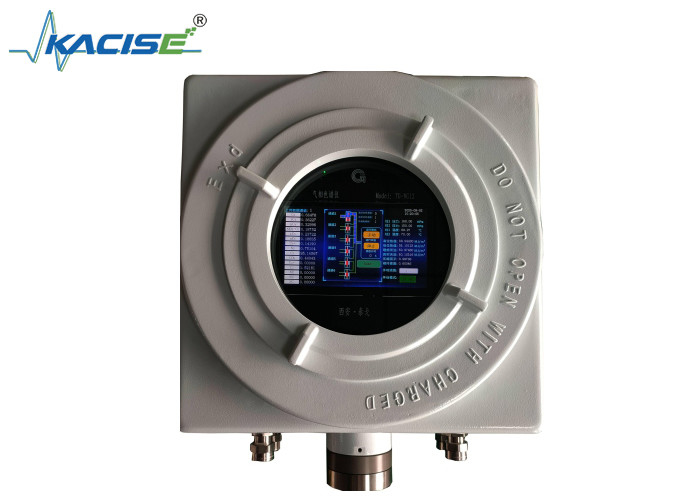

पेट्रोकेमिकल उद्योग में शुद्धता विश्लेषण के लिए KTG102 ऑन-लाइन क्रोमैटोग्राफिक विश्लेषक लागू किया जाता है।

KTG102 ऑन-लाइन क्रोमैटोग्राफिक विश्लेषक पेट्रोकेमिकल उद्योग में शुद्धता विश्लेषण के लिए लागू किया जाता है

परिचय

KTG102 श्रृंखला ऑन-लाइन क्रोमैटोग्राफिक विश्लेषक गैस सर्किट नियंत्रण को अधिक स्थिर बनाने के लिए उन्नत एच प्रक्रिया को अपनाता है और इसकी संचालन लागत कम है।यह बड़ी मात्रा जैसे नुकसान को हल करता है, लंबे विश्लेषण समय, और उच्च खपत के साथ एक 7 "सच्चे रंग की स्क्रीन के साथ, यह साइट पर संकेत और स्पर्श संचालन प्रदान करता है। डिवाइस में एक प्रणाली भविष्यवाणी और निदान कार्य है,और उपयोग करने में आसान है, संचालित करने के लिए सुविधाजनक है, और पूर्ण कार्य है। वर्तमान में, यह व्यापक रूप से पेट्रोलियम और प्राकृतिक गैस क्षेत्र में लागू किया गया है और बड़ी संख्या में उपयोगकर्ताओं की प्रशंसा जीती है।

उत्पाद अनुप्रयोग

• प्राकृतिक गैसः आल्कान, हाइड्रोकार्बन, फॉर्मल्डेहाइड का विश्लेषण और सीएनजी और एलएनजी प्रक्रियाओं में उत्पादों का विश्लेषण
• पेट्रोकेमिकल उद्योगः एथिलीन, पॉलीएथिलीन, रिफाइनरी गैस, एलपीजी और शुद्धता का विश्लेषण
• कोयला रसायन उद्योग: कोयला गैस, सिंथेसिस गैस, शुद्ध गैस आदि का पूर्ण घटक विश्लेषण या किसी विशेष प्रमुख गैस का निरंतर विश्लेषण
• अन्य: स्थायी गैसों, पर्यावरण गैसों का विश्लेषण और औद्योगिक गैसों में नाइट्रोजन, हाइड्रोजन और हीलियम जैसे गैसों की शुद्धता का विश्लेषण

उत्पाद की विशेषताएं

• नया डिजाइन, अधिक कॉम्पैक्ट, अधिक विश्वसनीय और अधिक सटीक
• ऊष्मांक मूल्य और घटक विश्लेषण में हस्तांतरण/माप गुणवत्ता के लिए जीसी
• अधिक किफायती स्थापना और संचालन लागत
• घटकों का पूर्ण विश्लेषण, प्राकृतिक गैस के सभी घटकों का C12+ और H2S + H2 तक विश्लेषण करने में सक्षम
• तेजी से विश्लेषण की गति, प्राकृतिक गैस के सभी घटकों को C6+ तक मापने में 60 सेकंड से भी कम समय लगता है
• कम्प्यूटर के केस के आकार की छोटी मात्रा, बहुत कम जगह लेती है
• उच्च संवेदनशीलता, 1-5 पीपीएम
• मॉड्यूल के आंतरिक घटकों - इंजेक्शन पोर्ट, क्रोमैटोग्राफिक कॉलम, डिटेक्टर आदि के प्रतिस्थापन का समर्थन करें।
• चैनल मॉड्यूल का त्वरित प्रतिस्थापन, विन्यासों का लचीला स्विच
• सबसे उन्नत ईपीसी प्रौद्योगिकी को अपनाना, गैस सर्किट नियंत्रण को अधिक स्थिर बनाना
• सरल, किफायती और कुशल उन्नयन, सीधे 1 या 2 चैनलों से 6 चैनलों में उन्नयन
• वाहक गैस और बिजली की बचत करें, जो कि एक पारंपरिक जीसी की तुलना में 10% है। वाहक गैस की 40L बोतल का उपयोग 12 महीने से अधिक समय तक किया जा सकता है

मुख्य संकेतकों

पुनरावृत्तिः 0.01%

सटीकताः ≤0.1% एफएस

गणना किए गए मानः ऊष्मांक, घनत्व, संपीड़न कारक आदि (ISO6976 या GPA मानकों के अनुरूप, Z द्वारा AGA 8)

परिचालन तापमानः -20°C से 50°C ((-4°F से 122°F)

भंडारण तापमानः -30°C से 60°C ((-22°F से 140°F)

विस्फोट प्रतिरोधी ग्रेड: Ex db IIC T6 GB

सुरक्षा ग्रेडः IP65

कुल आयामः 500×490×235 मिमी (लंबाई * चौड़ाई * ऊंचाई)

वजन: लगभग 32 किलोग्राम

विश्लेषण प्रदर्शन

विश्लेषण का समय: C6+ के लिए 60 से कम

दबाव नियंत्रणः इलेक्ट्रॉनिक वाहक गैस दबाव नियंत्रण के साथ

थर्मोस्टैटिक ओवन: क्रोमैटोग्राफिक कॉलम, डिटेक्टर और नमूना लेने के लूप जैसे प्रमुख घटक सभी थर्मोस्टैटिक ओवन में रखे जाते हैं, जिसमें तापमान अति ताप संरक्षण कार्य होता है।

क्रोमैटोग्राफिक विश्लेषक की मुख्य इकाई साइट पर गैस घटकों, संपीड़न कारक, ऊष्मांक मूल्य और घनत्व जैसी जानकारी प्रदर्शित कर सकती है,और प्रदर्शन सामग्री का चयन कर सकते हैं और स्पर्श के माध्यम से प्रदर्शन मोड कॉन्फ़िगरइसमें एक शक्तिशाली रिकॉर्डिंग और स्टोरेज फंक्शन है, जिसमें कैलिब्रेशन रिकॉर्ड और डेटा रिजल्ट रिकॉर्ड आदि सहित कम से कम 12 महीने के ऐतिहासिक रिकॉर्ड हैं।

संचार कार्य

संचार इंटरफेसः 2 RS485, 2 RS232 और एक RJ45

एनालॉग इंटरफेस: 16 चैनल 420mA (विस्तार योग्य)

संचार प्रोटोकॉल: Modbus RTU, TCP/IP प्रोटोकॉल

डिजिटल इंटरफेस: 8 डिजिटल आउटपुट तक, जिसमें व्यापक क्रोमैटोग्राफिक अलार्म, स्वचालित कैलिब्रेशन नियंत्रण आदि शामिल हैं।

ऑपरेशन इंटरफेस

प्रदर्शन और टच ऑपरेशन के लिए ऑन-साइट 7" सच्चे रंग K600+65k रंग DGUS बड़े स्क्रीन का उपयोग किया जाता है। यह प्रत्येक मापा और गणना घटक और प्रमुख क्रोमैटोग्राफिक नियंत्रण मापदंडों को प्रदर्शित कर सकता है,और क्रोमैटोग्राफ की स्वचालित/मनुअल पैरामीटर सेटिंग जैसे कार्य शुरू करें.

उपयोगिता इंजीनियरिंग

बिजली की आपूर्तिः 220VAC 50Hz वाहक गैसः वह या H2 या N2 या Ar

खपतः 10 मिलीलीटर/मिनट से कम शुद्धताः 99.995% और अधिक
