4 20mADC आउटपुट करंट KTG170 H2S माप के लिए पराबैंगनी विश्लेषक अनुकूलन योग्य रेंज

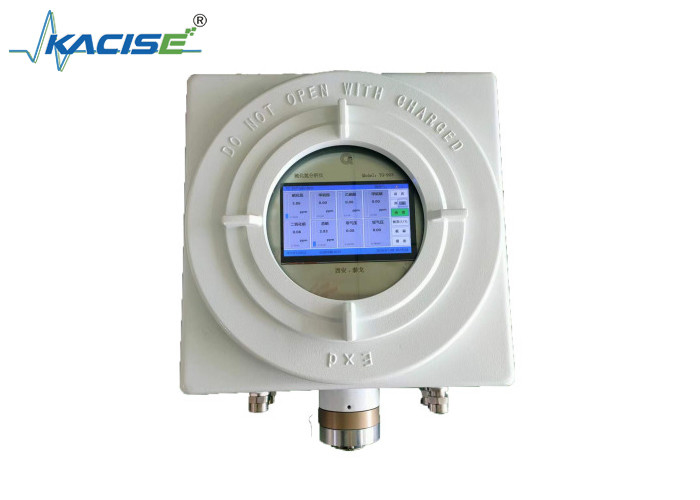

KTG170 पराबैंगनी विश्लेषक

मूल सिद्धांत

सल्फर गैसों को मापने के लिए उच्च परिशुद्धता अवशोषण स्पेक्ट्रोस्कोपी तकनीक का उपयोग करने का सिद्धांत बीयर-लैम्बर्ट कानून पर आधारित है।यह हाइड्रोजन सल्फाइड जैसे गैसों के विशिष्ट अवशोषण स्पेक्ट्रम का उपयोग करता है।विभेदक अवशोषण स्पेक्ट्रोस्कोपी तकनीक हस्तक्षेप करने वाले घटकों को खत्म करने के लिए उपयोग की जाती है।और फिर प्रत्येक गैस की सांद्रता प्रत्येक घटक गैस की विशेषता अंतर अवशोषण स्पेक्ट्रल संकेतों के अनुसार उल्टा गणना की जाती है.

तकनीकी मापदंड

मध्यम: प्राकृतिक गैस

दबाव: 0.05 - 0.5 एमपीए

परिवेश का तापमानः -20 से 50°C

H2S: 0 - 30 पीपीएम (माप सीमा ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है)

आउटपुट करंटः 4 - 20mADC

बिजली की आपूर्तिः नामित वोल्टेज 220V±22V, आवृत्ति 50Hz±5Hz

नमूना गैस इंटरफ़ेसः Φ6×1

एनालॉग आउटपुटः 4 - 20mA के 2 चैनल

संपर्क आउटपुटः 4 चैनल (प्रोग्राम करने योग्य)

डिजिटल आउटपुटः 2 चैनल RS485 इंटरफेस, Modbus प्रोटोकॉल का उपयोग

विस्फोट प्रतिरोधी मापदंड

विस्फोट प्रतिरोधी ग्रेडः ExdIICT6

सुरक्षा ग्रेडः IP65

कुल आयाम: 505490235

वजन: लगभग 25 किलोग्राम

उपकरण की विशेषताएं

• उच्च संक्षारण प्रतिरोध. नमूना गैस के संपर्क में सभी भाग संक्षारण प्रतिरोधी सामग्री से बने होते हैं.
• डेटा को कई इंटरफेस के माध्यम से गैस उत्पादन संयंत्र की उन्नत केंद्रीकृत नियंत्रण प्रणाली में प्रेषित किया जा सकता है।
• यह विद्युत रासायनिक गैस विश्लेषण प्रौद्योगिकी और गैस क्रोमैटोग्राफ की जगह ले सकता है, जिसमें लंबे समय तक सेवा जीवन, उच्च लागत प्रदर्शन और कम रखरखाव लागत है।
• बड़े स्क्रीन एलसीडी डिस्प्ले, पूर्ण चीनी मेनू ऑपरेशन, ऑपरेशन प्रॉम्प्ट फ़ंक्शन के साथ, ऑपरेशन को सरल और सुविधाजनक बनाता है।
• कई रेंजों का स्वचालित स्विचिंग, और मध्यवर्ती रेंज सेट किया जा सकता है।
• पूरी तरह से डिजिटल प्रसंस्करण इसे अधिक सटीक, स्थिर और विश्वसनीय बनाता है।
• इसमें लंबे समय तक साधन के विश्वसनीय संचालन को सुनिश्चित करने के लिए सॉफ्ट स्टार्ट और वॉचडॉग कार्य हैं।
• आउटपुट सिंक्रोनस और पृथक (0/4 - 20)mA है, और आउटपुट लोड 250Ω है।
• इसमें पूरी तरह से स्वतंत्र स्थिति आउटपुट सिग्नल जैसे कैलिब्रेशन, दोष, अलार्म और रेंज रूपांतरण हैं।
• विस्फोट-प्रूफ उत्पाद में एक विशेष लौ-प्रूफ विस्फोट-प्रूफ आवास का उपयोग किया गया है और इसका उपयोग ज़ोन 1 और ज़ोन 2 के विस्फोटक वातावरण में किया जा सकता है।
