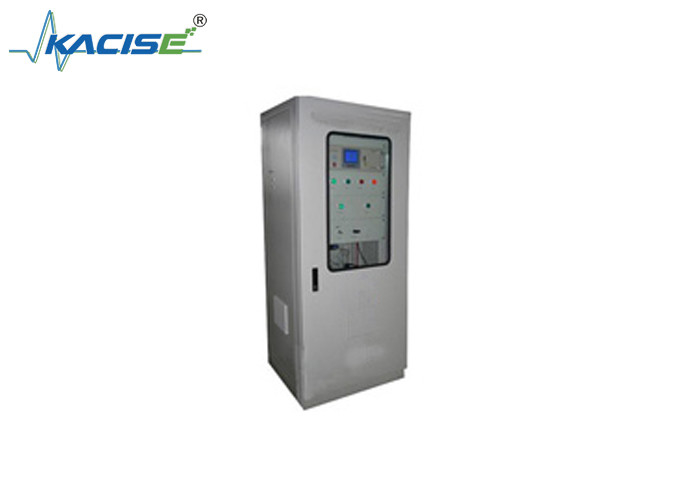

KTG183 कैल्शियम कार्बाइड भट्ठी पूंछ गैस विश्लेषण पूर्ण प्रणाली

परिचय

KTG183 कैल्शियम कार्बाइड फर्नेस की वियर गैस विश्लेषण प्रणाली एक उच्च प्रदर्शन वाला उत्पाद है जिसे कैल्शियम कार्बाइड फर्नेस की वियर गैस विश्लेषण की विशेषताओं के अनुसार डिजाइन और विकसित किया गया है।यह तेजी से और ऑनलाइन कठोर क्षेत्र वातावरण में कैल्शियम कार्बाइड भट्ठी पूंछ गैस का विश्लेषण कर सकते हैं और विश्लेषण प्रक्रिया के स्वचालन और बुद्धि का एहसास होता है. प्रणाली स्वचालित रूप से नमूना गैस निकालने कर सकते हैं. नमूना गैस नमूना जांच द्वारा dusted है और प्रीट्रीटमेंट इकाई में माध्यमिक dehumidification के अधीन है के बाद,पाइपलाइन में नमूना गैस निरंतर ऑनलाइन विश्लेषण के लिए नमूनाकरण वाल्व के माध्यम से विश्लेषणात्मक उपकरण में प्रवेश करती है और एक मानक वर्तमान संकेत देती हैइसके अतिरिक्त, प्रणाली समय-समय पर बैकफ्लशिंग कार्यक्रम को निष्पादित करती है ताकि नमूनाकरण इकाई का दीर्घकालिक स्थिर संचालन सुनिश्चित किया जा सके।कैल्शियम कार्बाइड भट्ठी की पूंछ गैस विश्लेषण उद्योग में सफल आवेदन अनुभव के साथ संयुक्त, डिजाइन और कार्यान्वित निरंतर ऑनलाइन कूबड़ गैस विश्लेषण प्रणाली में निम्नलिखित विशेषताएं हैं:

(1) उन्नत प्रौद्योगिकी और अच्छी प्रणाली स्थिरता

इस प्रणाली का विकास देश और विदेश में बंद कैल्शियम कार्बाइड भट्ठी प्रक्रियाओं की वास्तविक स्थिति के साथ निकटता से एकीकृत है।यह व्यापक रूप से उन्नत विदेशी नमूनाकरण और पूर्व उपचार प्रौद्योगिकियों का उपयोग करता है, और प्रगति, प्रयोज्यता, विश्वसनीयता और सुरक्षा के मामले में समान विदेशी उपकरणों के उन्नत स्तर तक पहुंच गया है।

(2) अनुप्रयोग के करीब और उच्च प्रणाली विश्वसनीयता

उन्नत प्रौद्योगिकियों को अपनाते हुए प्रणाली की उच्च विश्वसनीयता सुनिश्चित करने के लिए, उद्योग के अनुप्रयोग की विशेषताओं के अनुरूप कई अभिनव डिजाइन किए गए हैं।उदाहरण के लिए, प्रणाली के विश्लेषण कैबिनेट में एक निरंतर तापमान विद्युत ट्रेसिंग हीटिंग सिस्टम का उपयोग किया जाता है,जो सर्दियों में पाइपलाइनों और घटकों में संघनित पानी के जमे होने से होने वाली रुकावट की समस्या को प्रभावी ढंग से हल करता है. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probe- कंप्रेसर कंडेनसर और सीवेज डिस्चार्ज के लिए पेरिस्टाल्टिक पंप के आधार पर, सीवेज और ड्रेनेज के लिए नियंत्रण कार्यक्रम को अनुकूलित किया गया है,सीवेज और जल निकासी के प्रभाव को प्रभावी ढंग से सुधारनाकई अभिनव डिजाइन प्रभावी रूप से प्रणाली की उच्च विश्वसनीयता सुनिश्चित करते हैं।

(3) पूर्ण कार्य और मजबूत प्रणाली संचालन

उद्योग में वर्षों के अनुप्रयोग अनुभव के आधार पर, पूर्ण प्रणाली कार्यों को डिजाइन और कार्यान्वित किया गया है, और उच्च स्तर की स्वचालन प्राप्त की गई है। The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceइसके अलावा, सिस्टम नियंत्रण एक विश्वसनीय और स्थिर टच कंट्रोल स्क्रीन का उपयोग करता है।अच्छा मानव-मशीन इंटरफ़ेस पारंपरिक बटन नियंत्रण मोड की बाधाओं से छुटकारा पाता है और प्रणाली की कार्यक्षमता को बढ़ाता है.

(4) मॉड्यूलर डिजाइन और छोटे सिस्टम रखरखाव मात्रा

पूर्ण प्रणाली की आवश्यकताओं के अनुसार, प्रणाली संरचना लेआउट एक विश्लेषण कैबिनेट (या एक विश्लेषण कक्ष) की संरचना को अपनाता है,सिस्टम फंक्शन इकाइयों के मॉड्यूलर डिजाइन का एहसासयह न केवल साइट पर स्थापना और डिबगिंग को सरल बनाता है, बल्कि प्रभावी रूप से सिस्टम की विश्वसनीयता को भी बढ़ाता है, सिस्टम के रखरखाव की मात्रा को कम करता है,और "टर्नकी परियोजना डिजाइन" पूरा कर सकते हैं.

प्रणाली के मुख्य तकनीकी प्रदर्शन संकेतक

माप सीमाः 0.0015% O2; 0.030% H2; (सीमा अनुकूलित किया जा सकता है)

0.0~100.0% CO; (CO2, CH4 और ऊष्मांक मूल्य जैसे घटक वैकल्पिक हैं)

नमूना गैस प्रवाह दरः 400±10ml/min;

सिस्टम प्रतिक्रिया समयः T90<30s (विश्लेषण कैबिनेट के बाहर नमूना नली <10M है);

निस्पंदन सटीकताः <1μm;

एनालॉग आउटपुटः 4-20mA;

डिजिटल आउटपुटः RS232/485 इंटरफ़ेस, मानक Modbus/RTU प्रोटोकॉल (वैकल्पिक)
