KTG184 प्राकृतिक गैस प्रक्रिया विश्लेषण प्रणाली सामान्य रखरखाव के लिए 1000MM चौड़ाई × 1700MM ऊंचाई × 600MM गहराई

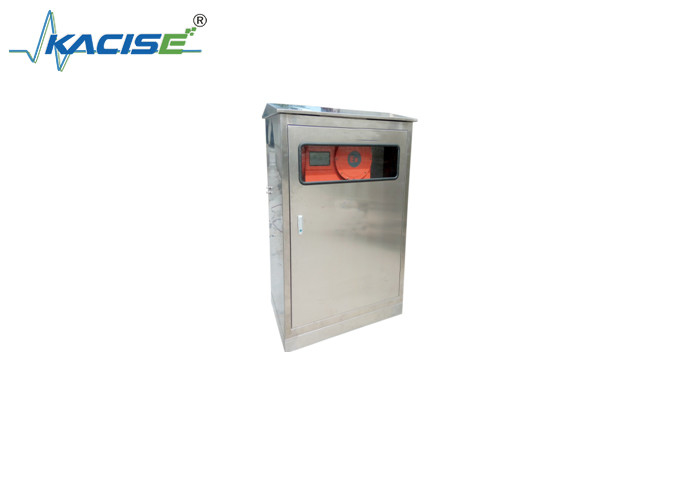

KTG184 प्राकृतिक गैस प्रक्रिया विश्लेषण प्रणाली

परिचय

KTG184 विश्लेषण प्रणाली विशेष रूप से प्राकृतिक गैस शुद्धिकरण के बाद CO2 और ओस बिंदु (डीपी) के ऑनलाइन विश्लेषण के लिए डिज़ाइन और निर्मित है। इसकी विशेषताएं निम्नलिखित हैंःपाइपलाइन वाल्व सभी स्टेनलेस स्टील के साथ डिजाइन कर रहे हैंयह CO2 सामग्री और DP मूल्य का ऑनलाइन पता लगा सकता है। CO2 उपकरण सहज ज्ञान युक्त रूप से साइट पर डेटा प्रदर्शित करता है। साथ ही यह एक मानक 4-20mA वर्तमान संकेत आउटपुट करता है,जो एक कंप्यूटर से जुड़ा जा सकता है, एक दूरस्थ प्रदर्शन या एक रिकॉर्डर, जो दूरस्थ नियंत्रण या एक स्वचालित नियंत्रण प्रणाली के लिए कनेक्शन को सक्षम करता है।मानव-मशीन इंटरफ़ेस एक छोटे देखने के कोण के साथ एक 320 × 240 डॉट-मैट्रिक्स टच डिस्प्ले को अपनाता है, जो सहज ज्ञान युक्त और आंख को पकड़ने वाला है. टच बटन और पूर्ण चीनी मेनू ऑपरेशन इसे समझने में आसान, सरल और विश्वसनीय बनाते हैं.यह नियमित अंतराल पर CO2 सामग्री और DP मूल्य को रिकॉर्ड कर सकता है. संग्रहीत डेटा 3 तक पहुंच सकता है,200, और एक वक्र प्रदर्शन भी प्रदान किया जाता है।

इस डिटेक्शन सिस्टम में CO2 सेंसर आयातित इन्फ्रारेड सेंसर का उपयोग करता है, और ओस बिंदु सेंसर एक वैसाला ओस बिंदु सेंसर का उपयोग करता है, जिसमें विश्वसनीय प्रदर्शन और लंबे सेवा जीवन हैं।सिग्नल प्रोसेसिंग सिस्टम एक उच्च एकीकृत बुद्धिमान एकल चिप माइक्रो कंप्यूटर प्रणाली को अपनाता है, जिसमें एनालॉग-टू-डिजिटल रूपांतरण, डिजिटल-टू-एनालॉग रूपांतरण, विश्लेषण और प्रसंस्करण, और फ़ंक्शन आउटपुट जैसे घटक शामिल हैं। सिस्टम में एक अच्छा मानव-मशीन इंटरफ़ेस है,सरल समग्र संचालन और सुविधाजनक रखरखाव के साथ.

यह पता लगाने की प्रणाली एक बहु-चरण पूर्व उपचार प्रणाली को अपनाती है, जिसमें दबाव में कमी, वोल्टेज स्थिरता, प्रवाह स्थिरता, निस्पंदन आदि शामिल हैं, और मानक गैस से लैस है।गैस पाइपलाइन फिटिंग सभी स्टेनलेस स्टील से बने होते हैंइसकी उच्च विश्वसनीयता यह सुनिश्चित करती है कि प्रणाली नमूना गैस के घटकों का सटीक और स्थिर रूप से पता लगा सके।

मुख्य तकनीकी प्रदर्शन संकेतक

(1) माप सीमाः 0-100×10−6 CO2, +20°C~-100°C;

(2) सिस्टम प्रतिक्रिया समयः CO2 T90<30S (विश्लेषण कैबिनेट के बाहर नमूना नली <3M है);

(3) निस्पंदन सटीकताः <0.1μm;

(4) आउटपुट सिग्नलः मानक सिग्नल 4-20mA;

(5) सामान्य रखरखाव चक्रः नब्बे दिनों से कम नहीं।

(6) कुल आयामः 1000 मिमी (चौड़ाई) × 1700 मिमी (ऊंचाई) × 600 मिमी (गहराई);

(7) विस्फोट प्रतिरोधी ग्रेडः ExdIICT6;

(8) वजन: लगभग 120 किलो।
