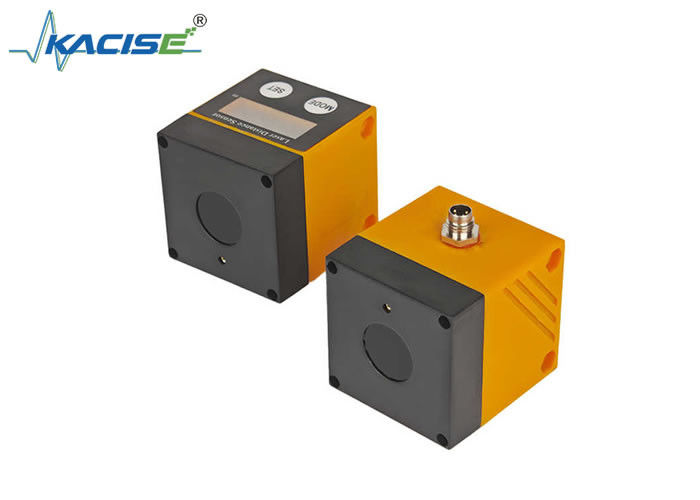

स्थलाकृतिक मानचित्रण के लिए KLSA-PN लेजर रेंजिंग सेंसर

परिचय

लेजर दूरी सेंसर एक परिशुद्धता उपकरण है जो लेजर प्रौद्योगिकी का उपयोग करता है गैर संपर्क दूरी माप प्राप्त करने के लिए। यह दूरी निर्धारित करता है,लेजर उत्सर्जन और परावर्तित संकेत का विश्लेषण करके लक्ष्य वस्तु की स्थिति या विस्थापनइसके मुख्य फायदे उच्च परिशुद्धता, लंबी दूरी, तेजी से प्रतिक्रिया और विरोधी हस्तक्षेप क्षमता हैं। इसका व्यापक रूप से औद्योगिक स्वचालन, बुद्धिमान उपकरण, सर्वेक्षण और रिमोट सेंसिंग में उपयोग किया जाता है,उपभोक्ता इलेक्ट्रॉनिक्स और अन्य क्षेत्र.

विशेषताएं

• इस उपकरण का उपयोग लेजर दूरी सेंसर के रूप में किया जा सकता है।
• लेजर दूरी सेंसर 0.03 से 22 मीटर के बीच की दूरी को माप सकता है।
• इस उपकरण में 22 मीटर का बैकग्राउंड डिप्रेशन है।
• मापा गया मान 4 अंकों के डिस्प्ले में दिखाया गया है।
• RS485 सिग्नल और एनालॉग 4-20mA सिग्नल आउटपुट किया जा सकता है।
• ग्राहक को सेंसर और पृष्ठभूमि के बीच की दूरी 22 मीटर से अधिक नहीं होनी चाहिए। अन्यथा मापा गया मान गलत हो सकता है।

तकनीकी विनिर्देश

सुरक्षा निर्देश

• कृपया उपकरण को स्थापित करने से पहले इस दस्तावेज़ को पढ़ें। सुनिश्चित करें कि उत्पाद आपके आवेदन के लिए उपयुक्त है और किसी भी प्रतिबंध के अधीन नहीं है।
• गलत उपयोग या निर्दिष्ट प्रयोजनों के अलावा अन्य प्रयोजनों के लिए उपकरण का उपयोग करने से उपकरण में खराबी हो सकती है या उपयोग के दौरान अप्रत्याशित स्थितियों का कारण बन सकता है।केवल उपकरण ऑपरेटर द्वारा अधिकृत योग्य कर्मचारी ही स्थापना कर सकते हैं, विद्युत कनेक्शन, सेटिंग्स, ऑपरेशन और उपकरण की रखरखाव।
• उपकरण में खराबी होने की स्थिति में, कृपया निर्माता से संपर्क करें। हम उपकरण में अनधिकृत संशोधनों और/या परिवर्तनों से उत्पन्न होने वाले किसी भी दायित्व और वारंटी दावों को अस्वीकार करते हैं।

कार्य

हाइस्टेरिसिस फंक्शन आउटपुट

[Hno[Hnc].एक स्विच बिंदु सेट करें. यदि मापा मूल्य सेंसर रेंज के आसपास बदल जाता है, hysteresis समारोह आउटपुट स्विच राज्य स्थिर रख सकते हैं

विंडो फ़ंक्शन आउटपुट

[Fno][Fnc].निकट और दूर के लिए दो स्विच बिंदु सेट करें. परिभाषित अनुमत सीमा की निगरानी करने के लिए विंडो फ़ंक्शन का उपयोग करें.

लेजर बंद करो

सेंसर बटन दबाकर लाल बिंदु को लेजर को चालू और बंद करने के लिए सेट कर सकता है। यह सामान्य दूरी माप को प्रभावित नहीं करता है।

स्थापना

स्थापना की शर्तें

उपकरण को इस प्रकार स्थापित करें कि मापा जाने वाली वस्तु 0 की माप सीमा के भीतर हो।03...22 मीटर।

सेंसर के पास 22 मीटर की निश्चित सटीकता सीमा है। 22 मीटर से अधिक की सीमा के भीतर वस्तुओं को मापें नहीं।

ग्राहक को सेंसर के प्रत्यक्ष ऑप्टिकल पथ में प्रतिबिंबित वस्तुओं से भी 22 मीटर से अधिक की सीमा में बचना चाहिए। अन्यथा मापा गया मान गलत हो सकता है।

सहायक उपकरण स्थापित करें

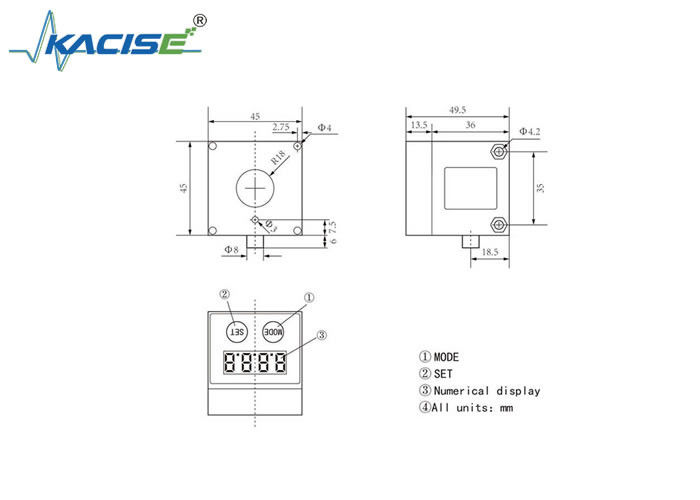

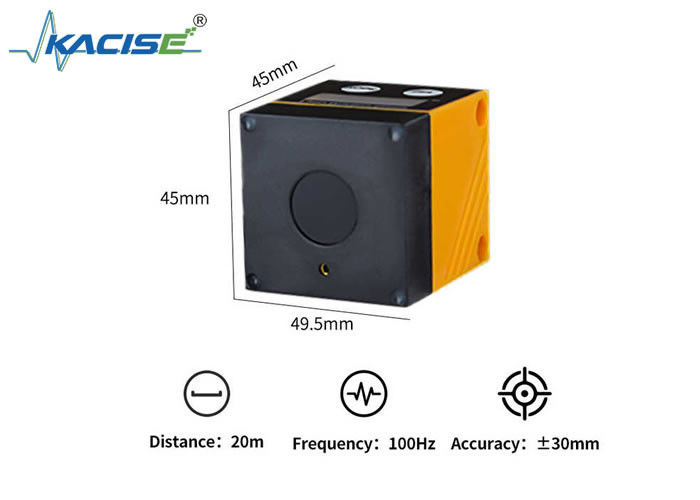

आयाम

केबल परिभाषा

आदेश मॉडल तालिका
