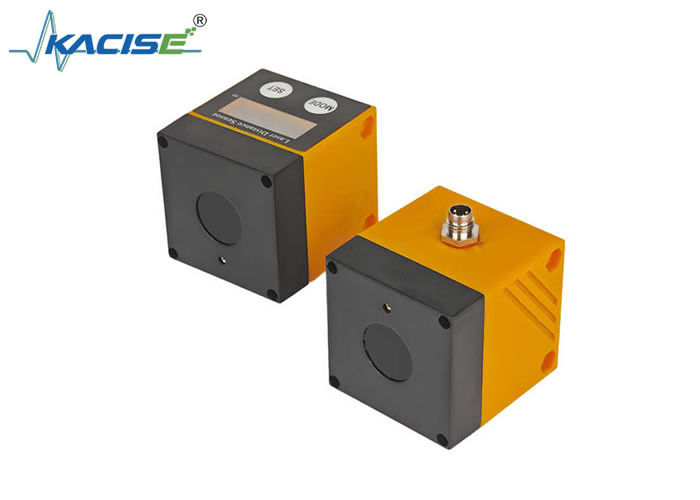

सर्वेक्षण और इंजीनियरिंग निर्माण के लिए KLSA श्रृंखला लेजर रेंजिंग सेंसर

सर्वेक्षण और इंजीनियरिंग निर्माण के लिए KLSA श्रृंखला लेजर रेंजिंग सेंसर।

परिचय

KLSA श्रृंखला लेजर रेंजिंग सेंसर सर्वेक्षण और इंजीनियरिंग निर्माण की कठोर मांगों को पूरा करने के लिए डिज़ाइन किए गए विशेष उपकरण हैं। उन्नत लेजर तकनीक के साथ निर्मित,ये सेंसर उच्च परिशुद्धता प्रदान करते हैं, साइट नियोजन, संरचनात्मक संरेखण और निर्माण वातावरण में प्रगति की निगरानी जैसे कार्यों का समर्थन करने के लिए गैर-संपर्क दूरी माप।

प्रमुख विशेषताएं

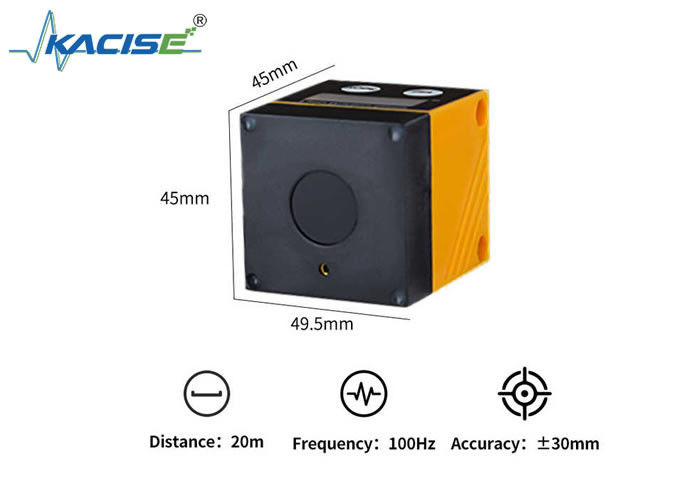

• परिशुद्धता मापः 0.03 से 22 मीटर तक की दूरी को सटीकता के साथ मापता है, एक निश्चित परिशुद्धता रेंज और मिलीमीटर स्तर के रिज़ॉल्यूशन के साथ (उदाहरण के लिए, उप-10 मीटर रीडिंग के लिए 1.234m),सर्वेक्षण और लेआउट कार्यों के लिए विस्तृत डेटा सुनिश्चित करना.
• दोहरी सिग्नल आउटपुट: सर्वेक्षण सॉफ्टवेयर के साथ डिजिटल एकीकरण के लिए RS485 (MODBUS-RTU प्रोटोकॉल) और नियंत्रण प्रणालियों को वास्तविक समय में डेटा संचरण के लिए 4 ′′ 20mA एनालॉग सिग्नल प्रदान करता है।
• पृष्ठभूमि दमनः 22 मीटर से परे प्रतिबिंबों को फ़िल्टर करता है, आसपास की संरचनाओं या इलाके से हस्तक्षेप को कम करता है ताकि लक्ष्य माप पर ध्यान केंद्रित किया जा सके।
• उपयोगकर्ता-कॉन्फ़िगर करने योग्य इंटरफ़ेसः

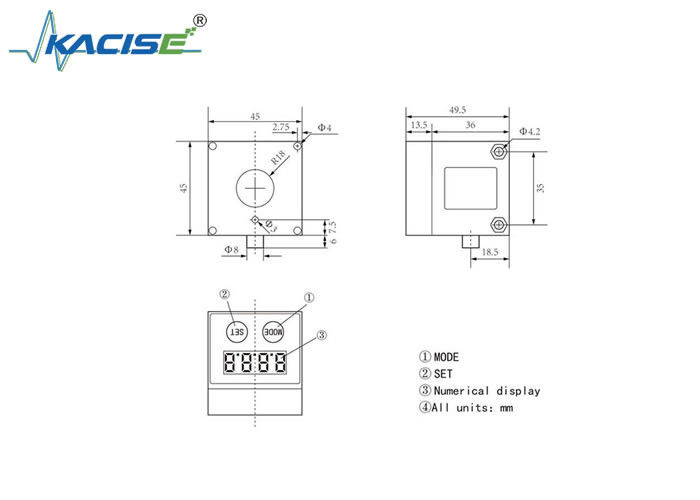

• सहज ज्ञान युक्त 4-अंकीय डिस्प्ले मीटर में वास्तविक समय की दूरी रीडिंग दिखाता है, स्वचालित इकाई स्विचिंग के साथ (मिलीमीटर <10m, सेंटीमीटर ≥10m के लिए) ।
• MODE/SET बटन, बिना माप को बाधित किए, साइट पर समायोजन को सक्षम करते हैं, जैसे कि लेजर ऑन/ऑफ कंट्रोल (LAS मेनू के माध्यम से) और एनालॉग रेंज कैलिब्रेशन (AEP सेटिंग) ।
• हाइस्टेरेसिस और विंडो फ़ंक्शन (KLSA-PN मॉडल):
• हाइस्टेरिसिस फंक्शन गतिशील निर्माण स्थलों में चलती घटकों की निगरानी के लिए आदर्श, ± 30 मिमी सहिष्णुता के साथ स्विच बिंदुओं को परिभाषित करके आउटपुट संकेतों को स्थिर करता है।
• विंडो फ़ंक्शन विशिष्ट क्षेत्रों के भीतर वस्तुओं का पता लगाने के लिए निकट (nSPx) और दूर (FSPx) सीमाओं को सेट करता है, संरचनात्मक अंतराल या सामग्री प्लेसमेंट के लिए गुणवत्ता नियंत्रण का समर्थन करता है।
• औद्योगिक-ग्रेड विश्वसनीयता:
• यह एन 50178 सुरक्षा मानकों के अनुरूप, डीसी 935 वी बिजली की आपूर्ति पर काम करता है, और कठोर निर्माण के साथ कठिन साइट स्थितियों का सामना करता है।
• सुरक्षा नियमों के अनुपालन और इष्टतम प्रदर्शन सुनिश्चित करने के लिए पेशेवर स्थापना की आवश्यकता है।

आवेदन

• सर्वेक्षण और मानचित्रणः स्थलाकृतिक विश्लेषण और डिजाइन के लिए भूमि समोच्च, भवन आयाम और बुनियादी ढांचे की सफाई को मापता है।
• निर्माण स्थल निगरानी: संरचनात्मक विरूपण का पता लगाता है, ढालना संरेखण की जांच करता है, और वास्तविक समय में सामग्री भंडार की मात्रा की पुष्टि करता है।
• सिविल इंजीनियरिंग: घटक अंतराल, ऊर्ध्वाधर/ क्षैतिज संरेखण और भार-रहन रिक्त स्थानों की निगरानी करके पुल और सुरंग निर्माण का समर्थन करता है।
• उपकरण एकीकरणः स्वचालित डेटा संग्रह और कार्यप्रवाह अनुकूलन के लिए MODBUS-RTU के माध्यम से रोबोटिक कुल स्टेशनों, ड्रोन या IoT प्रणालियों के साथ एकीकृत करता है।

तकनीकी विनिर्देश

संचारः समायोज्य बाउड दरों (9600 ₹ 115200 बीपीएस) के साथ अलग-थलग आरएस485 और विश्वसनीय डेटा संचरण के लिए सीआरसी16 जांच।

सुरक्षाः लेजर ऑन/ऑफ कंट्रोल सर्वेक्षण के दौरान दृश्य हस्तक्षेप को कम करता है, जबकि दोष स्थिति रजिस्टर (उदाहरण के लिए, ओवर-रेंज अलर्ट के लिए 0000H) नैदानिक क्षमताओं को बढ़ाते हैं।

KLSA श्रृंखला सटीकता, स्थायित्व और अनुकूलन क्षमता को जोड़ती है, जिससे यह सर्वेक्षण और इंजीनियरिंग निर्माण में पेशेवरों के लिए एक अपरिहार्य उपकरण बन जाता है जिन्हें विश्वसनीय,वास्तविक समय दूरी माप समाधान.
