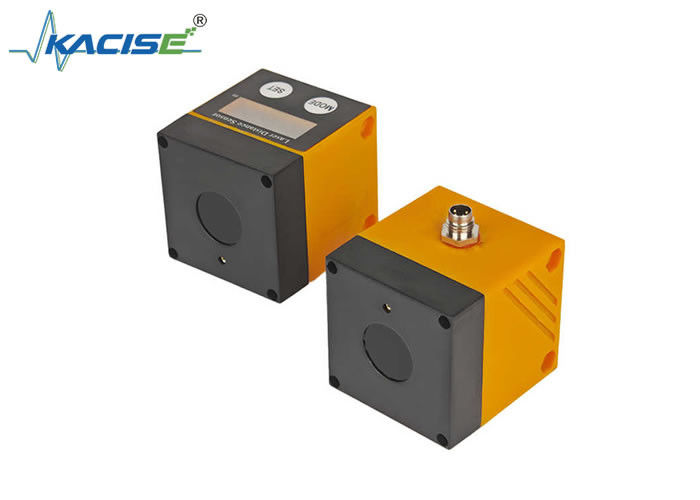

उद्योग और विनिर्माण के लिए KLSA श्रृंखला लेजर रेंजिंग सेंसर
परिचय
KLSA श्रृंखला लेजर रेंजिंग सेंसर उन्नत औद्योगिक-ग्रेड समाधान हैं जो विनिर्माण और औद्योगिक अनुप्रयोगों की सटीक माप आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं।अत्याधुनिक लेजर प्रौद्योगिकी का लाभ उठाना, ये सेंसर उच्च सटीकता और स्थायित्व के साथ विश्वसनीय गैर-संपर्क दूरी माप प्रदान करते हैं, स्वचालित उत्पादन लाइनों, गुणवत्ता नियंत्रण प्रणालियों में निर्बाध एकीकरण सुनिश्चित करते हैं,और उपकरण निगरानी.
प्रमुख विशेषताएं
आवेदन
तकनीकी विनिर्देश
सटीकताः 22 मीटर की सीमा के भीतर तय, समायोज्य दूरी ऑफसेट (± 1 मिमी रिज़ॉल्यूशन) के साथ
संचारः MODBUS-RTU के साथ अलग-थलग RS485, पता विन्यस्त करने योग्य (0254) ।
सुरक्षाः स्थापना के लिए योग्य कर्मियों की आवश्यकता होती है; माप को प्रभावित किए बिना लेजर चालू/बंद नियंत्रण का समर्थन करता है।
केएलएसए श्रृंखला सटीकता, बहुमुखी प्रतिभा और मजबूती को जोड़ती है, जिससे यह औद्योगिक और विनिर्माण प्रक्रियाओं में दक्षता और विश्वसनीयता बढ़ाने के लिए एक आवश्यक उपकरण बन जाता है।
| प्रदर्शन मापदंड | |||||
| माप सीमा | अधिकतम माप दूरीः 22 मीटर | ||||
| तेज प्रकाश के तहत @100KLux वातावरणः 12 मीटर | |||||
| 10% परावर्तनशीलता के साथ काले लक्ष्य के नीचेः 20 मीटर | |||||
| माप की आवृत्ति | 100 हर्ट्ज (आवृत्ति समायोज्य) | ||||
| पुनरावृत्ति सटीकता | ±8.0 मिमी @50~2000 मिमी | ||||
| ±20.0 मिमी @2000~6000 मिमी | |||||
| ±30.0mm @6000~2000mm | |||||
| पूर्ण सटीकता | ±20.0mm@200~2000mm; 20~200mm अंधा क्षेत्र के निकट, बड़ी त्रुटि | ||||
| ±30.0 मिमी @2000~6000 मिमी | |||||
| <1% @6000~2000 मिमी | |||||
| बहु-लक्ष्य का पता लगाना | दोहरी चोटी | ||||
| तापमान मुआवजा | हाँ | ||||
| परावर्तकता सुधार | हाँ, विभिन्न रंग लक्ष्यों का विचलन 5 मिमी से कम है | ||||
| अंधा क्षेत्र | 0.03 मीटर | ||||
| प्रकाश स्रोत | |||||
| कामकाजी लेजर | 905nm, वर्ग 1 | ||||
| दृश्य क्षेत्र FOV | <2° | ||||
| स्पॉट का आकार |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| सूचक लेजर | 650-660nm, वर्ग 2, (आईईसी 60825-1:2014, EN 60825-1:2014) | ||||
| कार्य वातावरण | |||||
| कार्य तापमान | -20~50°C | ||||
| भंडारण तापमान | -40 से 85°C | ||||
| संलग्नक सुरक्षा स्तर | IP65 | ||||
| विद्युत मापदंड | |||||
| कामकाजी वोल्टेज | डीसी+9~35V | ||||
| कार्य करंट | 107mA@12V लेजर काम करने का संकेत देता है | ||||
| 103mA@12V लेजर बंद होने का संकेत देता है | |||||
| रिवर्स सुरक्षा | हाँ | ||||
| अलगाव | हाँ | ||||
| लेजर जीवन | 50000 घंटे से अधिक | ||||
| आउटपुट इंटरफ़ेस | |||||
| आउटपुट इंटरफ़ेस | दो तरफ़ा पीएनपी | दो तरफ़ा एनपीएन | RS485-मोडबस |
यूएआरटी |
रिले |
| सामान्य रूप से खुला/बंद | सामान्य रूप से खुला/बंद | 4~20mA | |||
| स्विच आउटपुट अधिकतम वर्तमान भार | 100 एमए | ||||
| एनालॉग आउटपुट अधिकतम भार | 250Ω | ||||
| प्रदर्शन बटन | |||||
| निक्सी ट्यूब अंक | 4-बिट | ||||
| बटन फ़ंक्शन | स्विच मूल्य समायोजन; लेजर स्विच संकेत; एनालॉग रेंज समायोजन | ||||
| यांत्रिक मापदंड | |||||
| वजन | 73g+3g (गोंद भरने की त्रुटि) | ||||
| आवरण | एबीएस | ||||

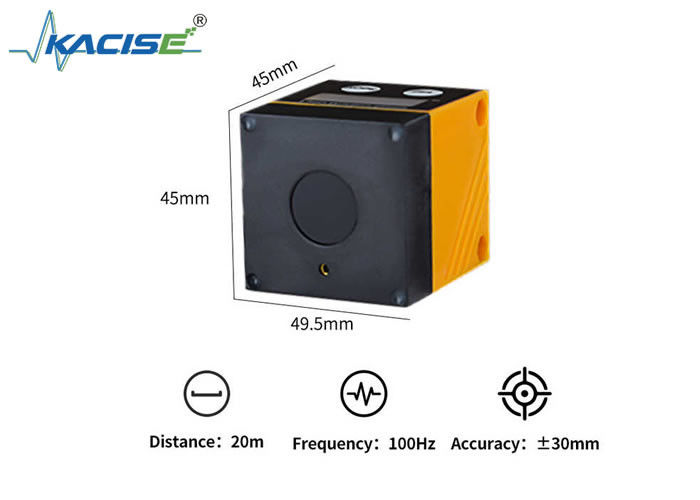

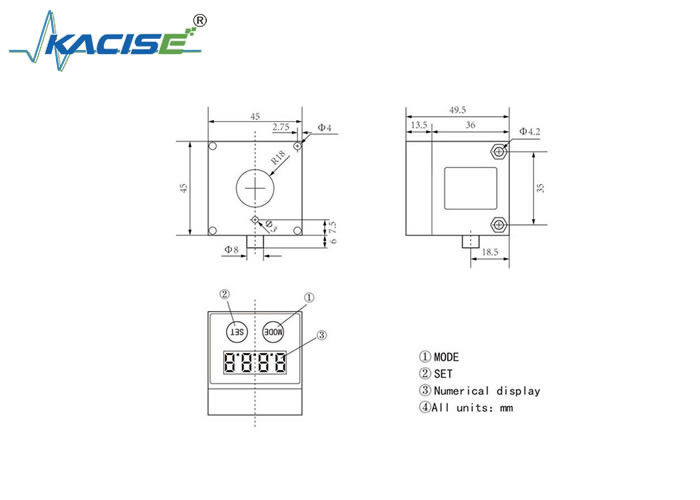

| आयाम | 45*45*49.5 मिमी | ||||
| सहायक उपकरण | |||||
| बोल्ट | M4*55mm 2 | ||||
| ब्रैकेट | वैकल्पिक | ||||
| विद्युत कनेक्शन | 1*M8, 1 मीटर लंबी केबल | ||||
संसाधन
KLSA-DA लेजर दूरी सेंसर संचालन निर्देश.pdf
KLSA लेजर दूरी सेंसर डेटाशीट.pdf
KLSA-PN लेजर दूरी सेंसर संचालन निर्देश.pdf
