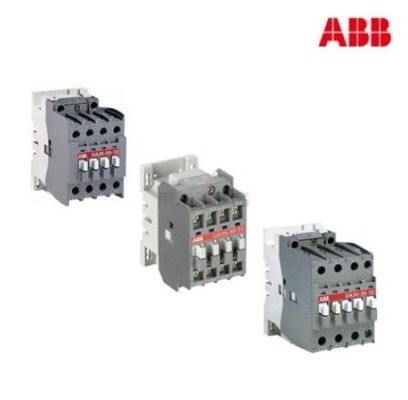

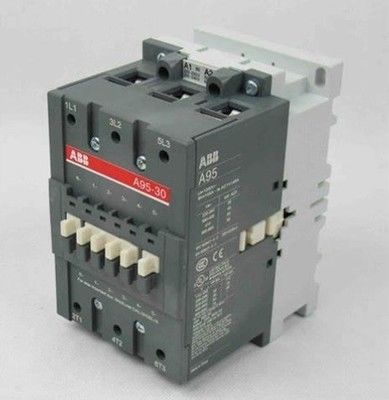

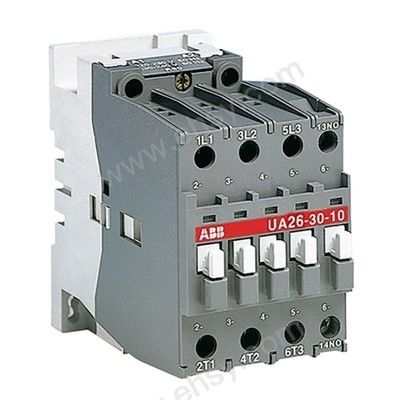

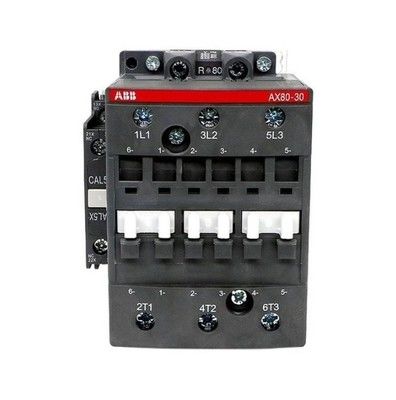

AX सीरीज मोटर कॉन्टैक्टर (मॉडल AX 185~205A)
उत्पाद परिचय
AX सीरीज मोटर कॉन्टैक्टर (मॉडल AX 185~205A) एक मजबूत विद्युत घटक है जिसे औद्योगिक अनुप्रयोगों में विश्वसनीय मोटर सुरक्षा और नियंत्रण के लिए डिज़ाइन किया गया है। IEC 60947 मानकों को पूरा करने के लिए इंजीनियर किया गया, यह कॉन्टैक्टर 3 NO मुख्य संपर्क और 1 NO/1 NC सहायक संपर्क विन्यास की सुविधा देता है, जो 1000V तक के मुख्य सर्किट के लिए उपयुक्त है। 185A (AC-3, 415V at 55°C) की रेटेड परिचालन धारा के साथ, यह 90kW तक की मोटरों के लिए कुशल पावर स्विचिंग सुनिश्चित करता है। कॉन्टैक्टर के टिकाऊ डिज़ाइन में एक प्लास्टिक आवास, सहायक टर्मिनलों के लिए IP40 सुरक्षा, और 5 मिलियन संचालन का यांत्रिक स्थायित्व शामिल है, जो इसे भारी-भरकम वातावरण के लिए आदर्श बनाता है।
उत्पाद सुविधाएँ
विद्युत विनिर्देश:
मुख्य सर्किट: 1000V रेटेड परिचालन वोल्टेज, 250A पारंपरिक तापीय धारा (Ith)।
AC-3 रेटिंग: 185A at 415V (55°C), 90kW तक की मोटरों का समर्थन करता है।
अल्पकालिक सहन धारा: दोष सुरक्षा के लिए 1800A (1s), 1200A (10s)।
इन्सुलेशन और आवेग वोल्टेज: सुरक्षा के लिए 690V (Ui), 8kV (Uimp)।
संपर्क विन्यास:
नियंत्रण सिग्नलिंग के लिए 3 NO मुख्य संपर्क, 1 NO + 1 NC सहायक संपर्क।
रेटेड बनाने/तोड़ने की क्षमता: विश्वसनीय स्विचिंग के लिए 10x/8x Ie (AC-3)।
यांत्रिक और पर्यावरणीय:
स्थायित्व: 5 मिलियन यांत्रिक संचालन, 300 चक्र/घंटा विद्युत स्विचिंग।
सुरक्षा वर्ग: सहायक टर्मिनलों के लिए IP40, औद्योगिक वातावरण के लिए उपयुक्त।
तापमान रेंज: -25°C से +70°C (कॉइल), -40°C से +60°C (परिवेश) पर संचालित होता है।
भौतिक आयाम:
111.5mm (W) x 162.3mm (D) x 196mm (H), 3.2kg शुद्ध वजन।
मुख्य सर्किट टर्मिनल: सुरक्षित वायरिंग के लिए बार प्रकार।
नियंत्रण सर्किट:
कॉइल वोल्टेज: 400-415V (50Hz), 415-440V (60Hz), ±10% सहनशीलता के साथ।
यांत्रिक स्विचिंग आवृत्ति: उच्च-ड्यूटी चक्रों के लिए 3600 चक्र/घंटा।
मानक और प्रमाणपत्र:
IEC 60947-4-1, VDE 0110, और EN 60529 मानकों का अनुपालन करता है।
वैश्विक औद्योगिक उपयोग के लिए cUL और CE प्रमाणित।
अनुप्रयोग उपयुक्तता:
पंप, पंखे, कंप्रेसर और कन्वेयर सिस्टम में मोटर नियंत्रण के लिए आदर्श।
क्षणिक सुरक्षा सुविधाओं के साथ परिवर्तनीय वोल्टेज/आवृत्ति ड्राइव का समर्थन करता है।
