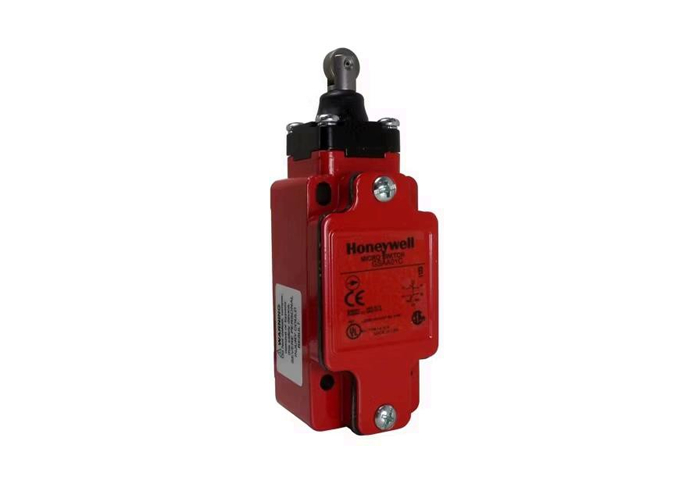

ब्रांड नाम:
Honeywell
मॉडल संख्या:
जीएसएस श्रृंखला
| विशेषता | पैरामीटर |
|---|---|
| विवरण | जीएसए सुरक्षा स्विच श्रृंखलाः EN50041 माउंट (30 मिमी x 60 मिमी) जीएससी/जीएसडी/जीएसई सुरक्षा स्विच श्रृंखलाः एन 50047 माउंटिंग (20 मिमी से 22 मिमी) |
| प्रमाणपत्र | CE; DOC # 231, EN/IEC 60947-5-1 CSA; फाइल 57323, CSA C22.2 नंबर 14 UL; फाइल E37138, UL508 |
| आवास सामग्री | जीएसए/जीएससी/जीएसई सीरीज; इलेक्ट्रोस्टैटिक इपोक्सी लेपित डाई-फॉस्ट जिंक जीएसडी सीरीज; उच्च शक्ति वाले शीशे से भरे थर्मोप्लास्टिक |
| एक्ट्यूएटर के सिर | जीएसए सीरीज़ः साइड रोटर, टॉप पिन पिंपल, टॉप रोलर पिंपल, टॉप रोलर लीवर जीएससी/जीएसडी/जीएसई सीरीज़ः बाईं, ऊपरी या दाईं ओर स्थित हिंज लीवर |
| तार/विद्युत कनेक्शन1 | 0.5-14 एनपीटी; 20 मिमी; पीजी 13,5; G1/2 (PF1/2) |
| संपर्क/स्विच विकल्प2 | जीएलए और जीएलई श्रृंखला; 1एनसी/1एनओ, 2एनसी, 2एनसी/2एनओ, 3एनसी/1एनओ, 4एनसी GLC और GLD श्रृंखला; 1NC/1NO, 2NC |
| संपर्क प्रकार | स्नैप एक्शन, स्नैप एक्शन अनुक्रमिक (2 चरण), धीमी गति से क्रिया ब्रेक-पूर्व-निर्माण (बीबीएम), धीमी गति से क्रिया-पूर्व-निर्माण (एमबीबी), धीमी गति से क्रिया |
| संपर्क डिजाइन | डबल ब्रेक, विद्युत रूप से अलग |
| संपर्क सामग्री | चांदी मिश्र धातु (मानक), सोने से ढकी (कम ऊर्जा अनुप्रयोग) |
| उपयोग श्रेणी | AC-15, A300/A6003; DC-13, Q300 |
| नामित परिचालन वोल्टेज (यूई) | 240 वैक, 600 वैक, 250 वीडीसी |
| नामित परिचालन करंट (आईई) | 3 ए, 1.2 ए, 0.27 ए |
| थर्मल करंट (Ith) | 10 ए |
| नामित इन्सुलेशन वोल्टेज (यूआई) | 300 वी, 600 वी |
| नामित आवेग प्रतिरोध वोल्टेज (Uimp) | 2500 वी |
| शॉर्ट सर्किट सुरक्षा उपकरण (SCPD) | वर्ग जे फ्यूज (10 A/600 V) |
| प्रदूषण की डिग्री | 3 |
| पर्यावरणीय सीलिंग | जीएसए श्रृंखला (धातु शरीर): आईपी 67, एनईएमए 1, 4, 12, और 13 जीएससी और जीएसई श्रृंखला (धातु शरीर): आईपी 66, एनईएमए 1, 4, 12, और 13 जीएसडी सीरीज (प्लास्टिक शरीर): आईपी66/67, एनईएमए 1, 4एक्स (इनडोर), 12 और 13 |
| परिचालन तापमान | साइड रोटरी एक्ट्यूएटर हेड के साथ जीएसए सीरीज़ः -40 °C से 85 °C [-40 °F से 185 °F] GSA सीरीज बिना साइड रोटरी एक्ट्यूएटर हेडः -25 °C से 85 °C [-13 °F से 185 °F] जीएससी/जीएसडी/जीएसई श्रृंखलाः -25 °C से 85 °C [-13 °F से 185 °F] |
| झटका | 50 जी प्रति आईईसी 60068-2-27 |
| कंपन | 10 जी प्रति आईईसी 60068-2-6 |
| एमसीटीएफ (मैकेनिकल लाइफ) | जीएसए सीरीज़ः >1,000,000 चक्रों के साथ एकतरफा 100% की विश्वसनीयता सीमा GSD सीरीज़ (हिंग लीवर एक्ट्यूएटर): >1,000,000 चक्र |
| एमसीटीएफ (इलेक्ट्रिक लाइफ) | जीएसए सीरीज़ः >25000 चक्र 100% की एकतरफा विश्वसनीयता सीमा के साथ जीएसडी श्रृंखला (हिंग लीवर एक्ट्यूएटर): >25,000 चक्र 100% की एकतरफा विश्वसनीयता सीमा के साथ |
| एसआईएल क्षमता | जीएसए और जीएसडी सीरीज (हिंग लीवर एक्ट्यूएटर); आईईसी 61508-2:2010; SIL2 HFT=0* के साथ सक्षम; SIL3 HFT=1* के साथ सक्षम |
| प्रूफ परीक्षण अंतराल | 1 वर्ष |
